Оптимизируем NiFi Flow. Настройка Load Balancing, подходы к Scheduling и выбор метода merge
Если вы используете в своей работе NiFi, то наверняка не раз задумывались об оптимизации, а может быть, и делали ее. В этом посте я поделюсь своими наработками в области настроек NiFi, благодаря которым мы получили позитивные результаты и улучшили работу наших собственных сервисов. А если конкретно, речь пойдет о выборе стратегии балансировки нагрузки между нодами кластера (load balancing), о настройке работы процессоров NiFi в рамках одной ноды (Concurrent tasks, Run Duration), а также о том, что делать с косяками Merge Record. Если интересно, ныряйте под кат и давайте обсудим, что еще хорошего можно сделать с NiFi.
Мы используем в своей работе NiFi, и иногда очень хочется его оптимизировать. Самый очевидный вариант — задействовать все ноды кластера NiFi и производить вычисления параллельно, а значит — задачи нужно балансировать.
Параметр Load Balancing отвечает за распределение данных (flow files) между доступными нодами NiFi кластера. Важно понимать, что в NiFi распределение данных не происходит автоматически и эта настройка остается на совести разработчика.
В системе предусмотрено 4 стратегии Load Balancing.
- Do not balance — ничего не делаем, обрабатываем данные на тех нодах кластера, куда они изначально попали.
- Partition by attribute — распределяем данные по значению выбранного flow file attribute, файлы с одинаковым значением атрибута гарантированно распределяются на одну ноду.
- Round Robin — распределение flow-файлов равномерно по всем нодам.
- Single node — все файлы едут на одну ноду, но на какую именно, неизвестно.
Использовать Load Balancing имеет смысл в том случае, когда накладные расходы на распределение данных оказываются сильно ниже, чем выигрыш от последующей параллельной обработки. Например, если вы селектите что-то из БД на primary node NiFi, а затем хотите как-то трансформировать эти данные параллельно на кластере, использовать балансировку в таком случае будет хорошей идеей.
Поделюсь своим опытом балансировки. Во-первых, сразу скажу, что я использую метод Round Robin, и именно его мы и будем рассматривать. Round Robin применяется чаще всего, чтобы просто равномерно раскидать данные между узлами для более эффективной параллельной обработки, не задумываясь о том, какие у них атрибуты, куда что направлять и так далее. Все примеры мы будем рассматривать на кластере NiFi из 3-х нод.
Давайте посмотрим на этот процесс на наглядном примере.

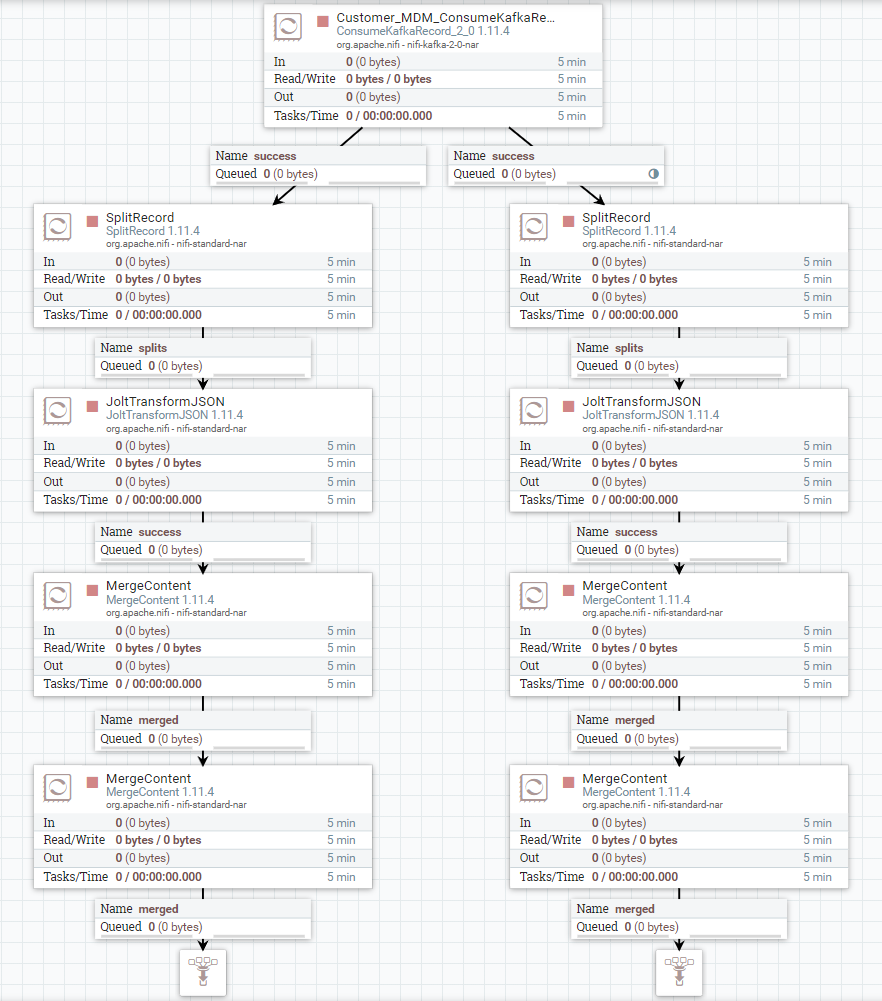

Процессим сообщения из кафки
На скриншоте вы видите Flow — раздвоенный поток, каждая ветвь которого делает одинаковые действия с данными из сообщений Kafka. Тут происходит какая-то трансформация и идет merging.
Балансировка выставляется в очереди. Для этого нужно открыть настройки очереди. И в нижней левой части диалогового окна выбрать метод балансировки.
Кружочек в первой очереди правой части Flow означает, что на очереди установлена балансировка. Когда данные попадают в эту очередь, они перераспределяются по всем нодам кластера равномерно (ведь мы выбрали Round Robin).
Давайте подготовим данные для нашего теста и соберем их в первых очередях каждой из ветвей Flow. Обратите внимание, что в момент работы Flow при попадании данных в очередь с балансировкой кружок будет краситься в синий цвет, это является индикатором того, что данные в данный момент распределяются по нодам. На скриншоте ниже видно, как очередь слева переполняется, а справа нет. Причина в том, что на ней установлена балансировка, и NiFi раскидывает данные в 3 разные очереди на каждой из нод.

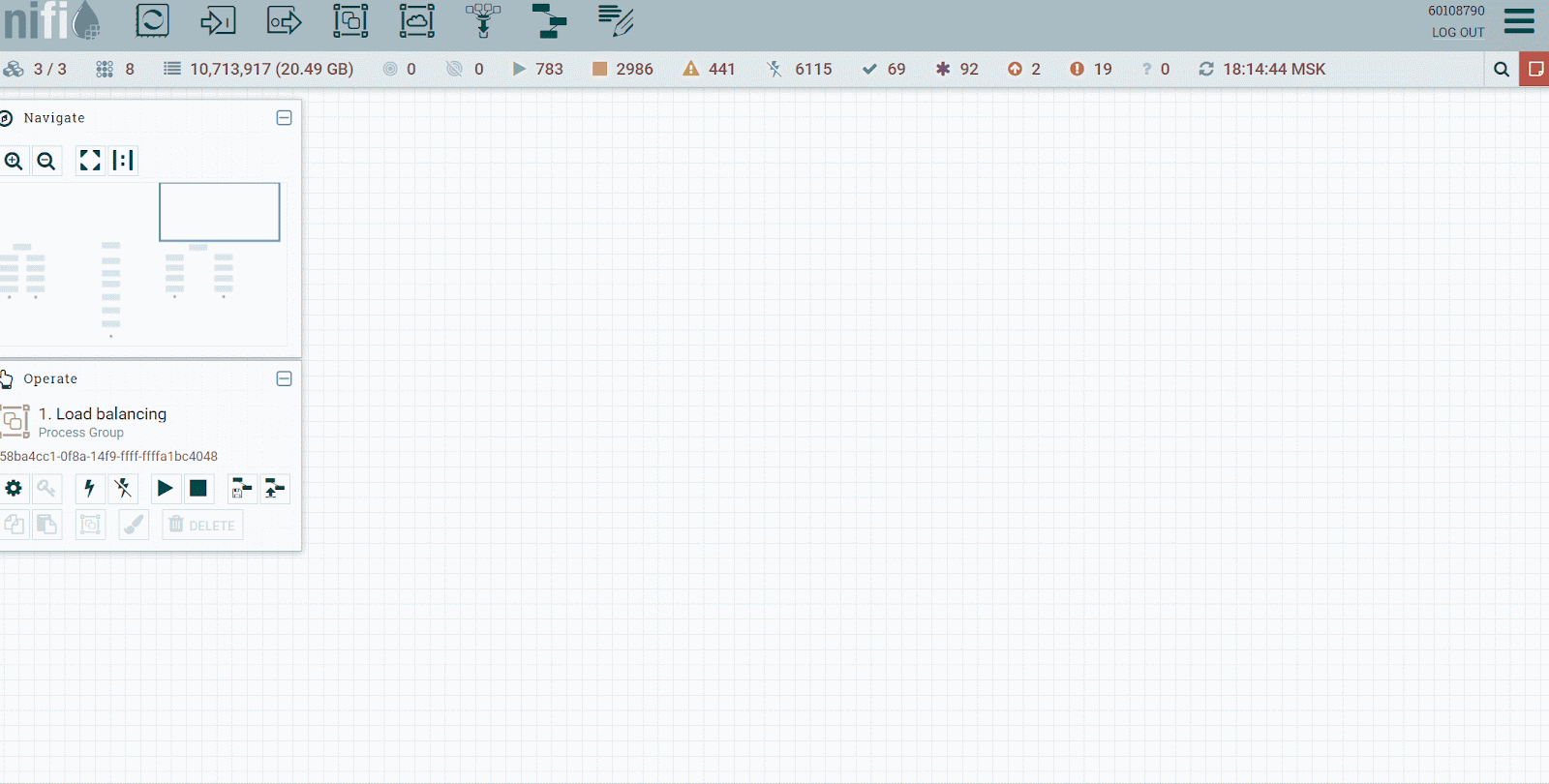

Балансировка данных
Итак, запускаем Flow целиком, чтобы проверить, действительно ли данные со сбалансированной стороны обрабатываются быстрее. И… да! Так оно и происходит.
Сравнение round robin и not balanced
Не надо ставить балансировку на каждую очередь. Это может показаться логичным, но на самом деле будет происходить ненужное перераспределение, ведь flow-файлы уже были распределены на ноды, соответственно, дальше они будут в любом случае обрабатываться на этих нодах. Поэтому со всех последующих очередей нужно убрать балансировку — вначале Round Robin, а дальше Do Not Balance.
Можно ли лучше?
Можно! Ведь мы берем данные из Kafka, а она поддерживает queuing semantics, поэтому при чтении данных NiFi из Kafka существует поддержка загрузки данных с партиций кафки на ноды NiFi без принудительной установки load balancing. В результате данные могут попадать в NiFi уже распределенными на ноды.
Такой же финт можно провернуть с другими очередями (JMS Queues, Amazon SQS, MQTT).
Но чтобы все это работало, количество партиций должно быть равно количеству нод на кластере (или больше, но при этом оставаться целочисленнократным — то есть 3 и 9, например). В нашем случае имеется 3 ноды и 5 партиций. А это значит, что балансировки нормальной не будет, несмотря на дружбу между NiFi и Kafka. Именно поэтому балансировка методом Round Robin дала те результаты, которые вы видели выше.
Нюансы других источников
А что если мы берем данные… например, из Google Cloud Storage или какой-то иной файловой системы? Тут уже нет никаких встроенных совместимостей. Для получения данных берется листинг (процессор List), а далее идет процессор Fetch. Листинг делается только на primary-ноде, иначе будет дублирование… и при таких задачах желание поиграть с балансировкой также закономерно появляется.
Процессим файлы из GCP
Cначала может показаться, что балансировку можно делать прямо после Fetch. Но это не лучший вариант, потому что на этапе Fetch будет уже много извлеченных из FS данных. В этом случае придется потратить ресурсы на распределение выгруженных данных.
Эталонный вариант использования балансировки при чтении из различных файловых систем — вот здесь.

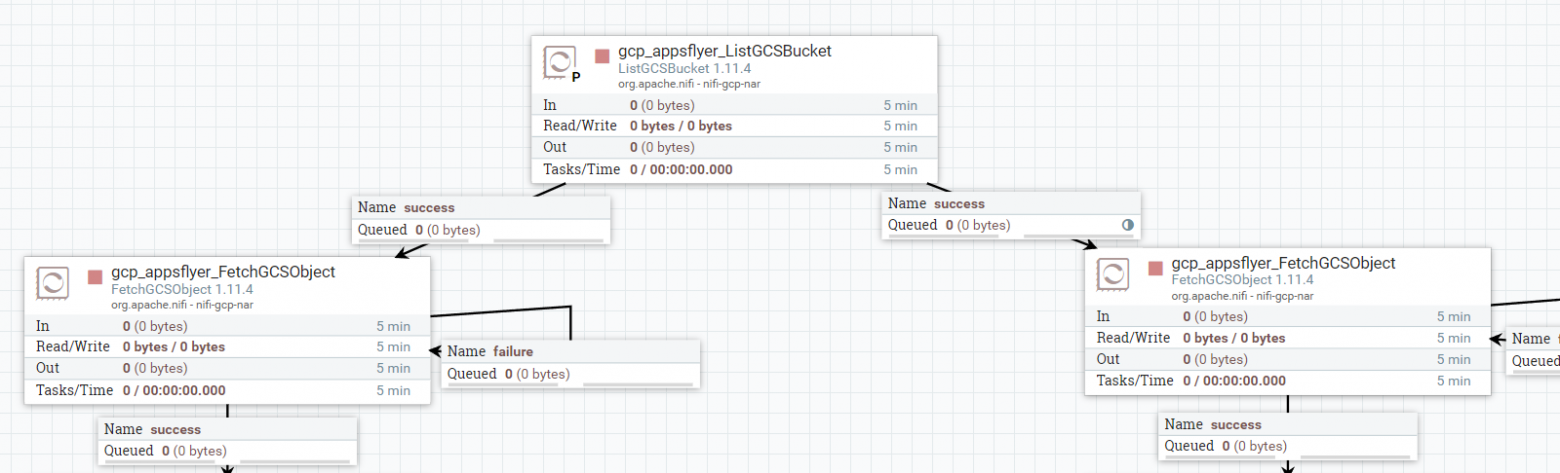

Правильно поставленная балансировка
На этапе листинга будет очень мало данных, по сути, нам потребуется всего лишь распределить названия файлов, с праймари ноды по остальным. А процессор Fetch будет работать параллельно, используя свой кусок листинга на каждой из нод, и оптимально использовать ресурсы.
Но не буду голословным. Проверим на практике, есть ли какой-то смысл в этой балансировке.

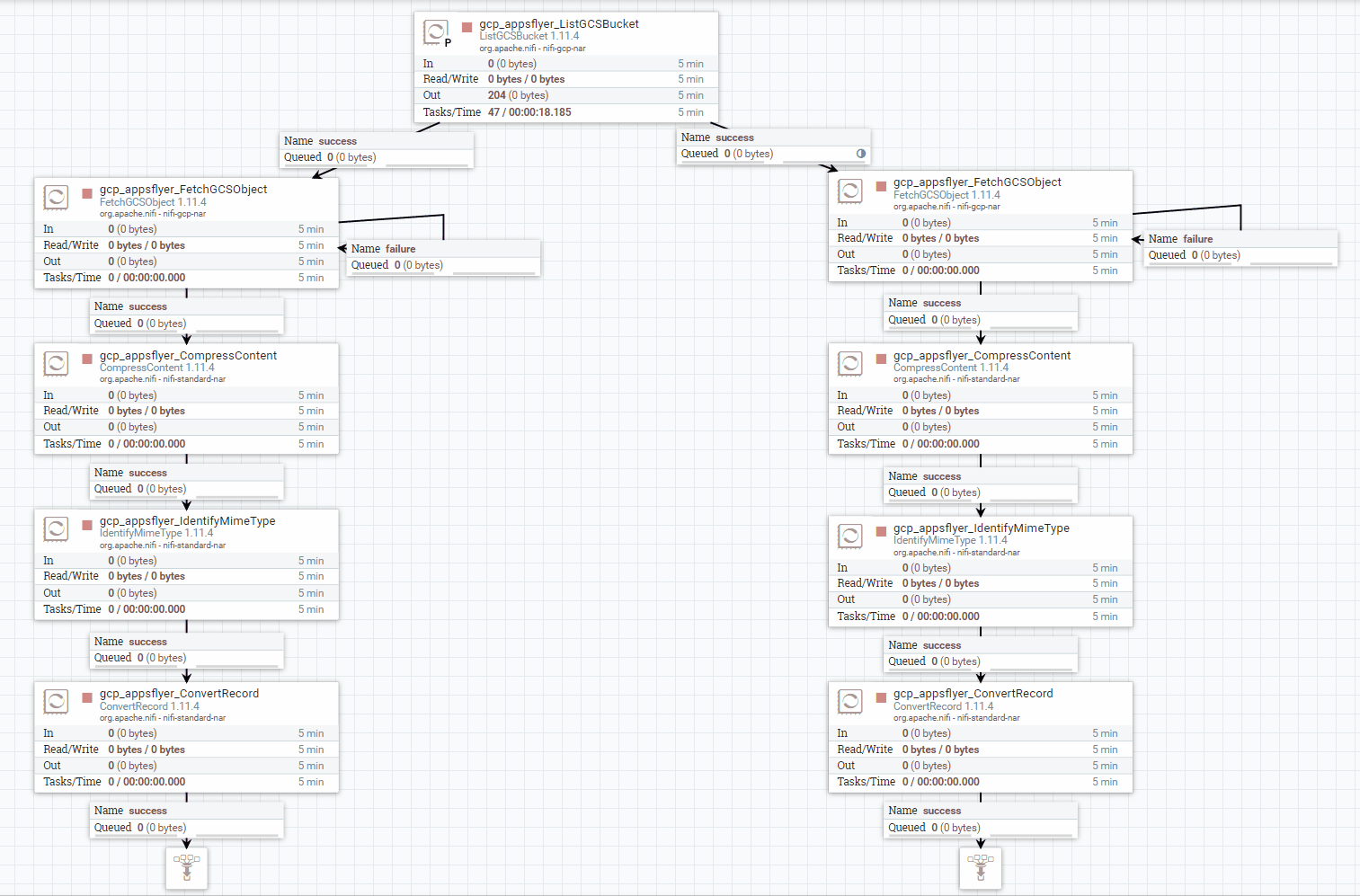

Round robin vs not balanced GCP
Если запустить обе ветки, сразу становится видно, что сбалансированная сторона обгоняет несбалансированную. Когда слева не было обработано и половины файлов, справа — уже все.
Делаем два вывода:
- Нужно стараться балансировать меньший объем данных, если это возможно. Например: листинги путей FS, списки дат, иные сиквенсы.
- Чем раньше вы ставите балансировку, тем больше процессоров выполняются параллельно. Но не нужно повторять ее в каждой очереди, иначе эффект будет обратным.
Scheduling и его тонкости
Теперь давайте нырнем немного глубже. Ведь NiFi можно оптимизировать не только на уровне всего кластера, но и на уровне одной ноды. Для этого предусмотрено несколько параметров:
- Timer-Driven Thread Pool — это настройка NiFi, определяющая максимальное количество одновременно работающих процессоров (тредов процессоров) для одной ноды. Рекомендуемое значение — на уровне в 2-4 раза больше реального количества ядер CPU.
- Concurrent Tasks — параметр, определяющий количество используемых потоков для процессора. То есть если у вас n нод, а параметр процессора concurrent task установлен в значение m, максимально возможное число потоков для этого процессора = n*m.
- Execution — параметр процессора, определяющий, на каких нодах кластера он будет запускаться. То есть на всех нодах или только на primary.
- Run Duration — очень интересный параметр процессора, определяющий, как долго он должен работать с момента его запуска планировщиком (0 ms Lower Latency – 2000 ms Higher throughput).
Уровень общего concurrent tasks для кластера определяется через параметр Maximum Timer Driven Thread Count, при конфигурации этого параметра стоит начать с 2хCPU, затем медленно увеличивать при необходимости, следя за утилизацией ресурсов кластера.
Посмотреть значения параметра можно в Controller settings.
Мониторить утилизацию CPU можно через system diagnostics, значения актуальны в течение минуты.
Run Duration очень полезен, если, например, к вам летят микробатчи, чтобы собирался батч покрупнее и обрабатывался целиком.
Приведу пример — запустим генерацию файлов.

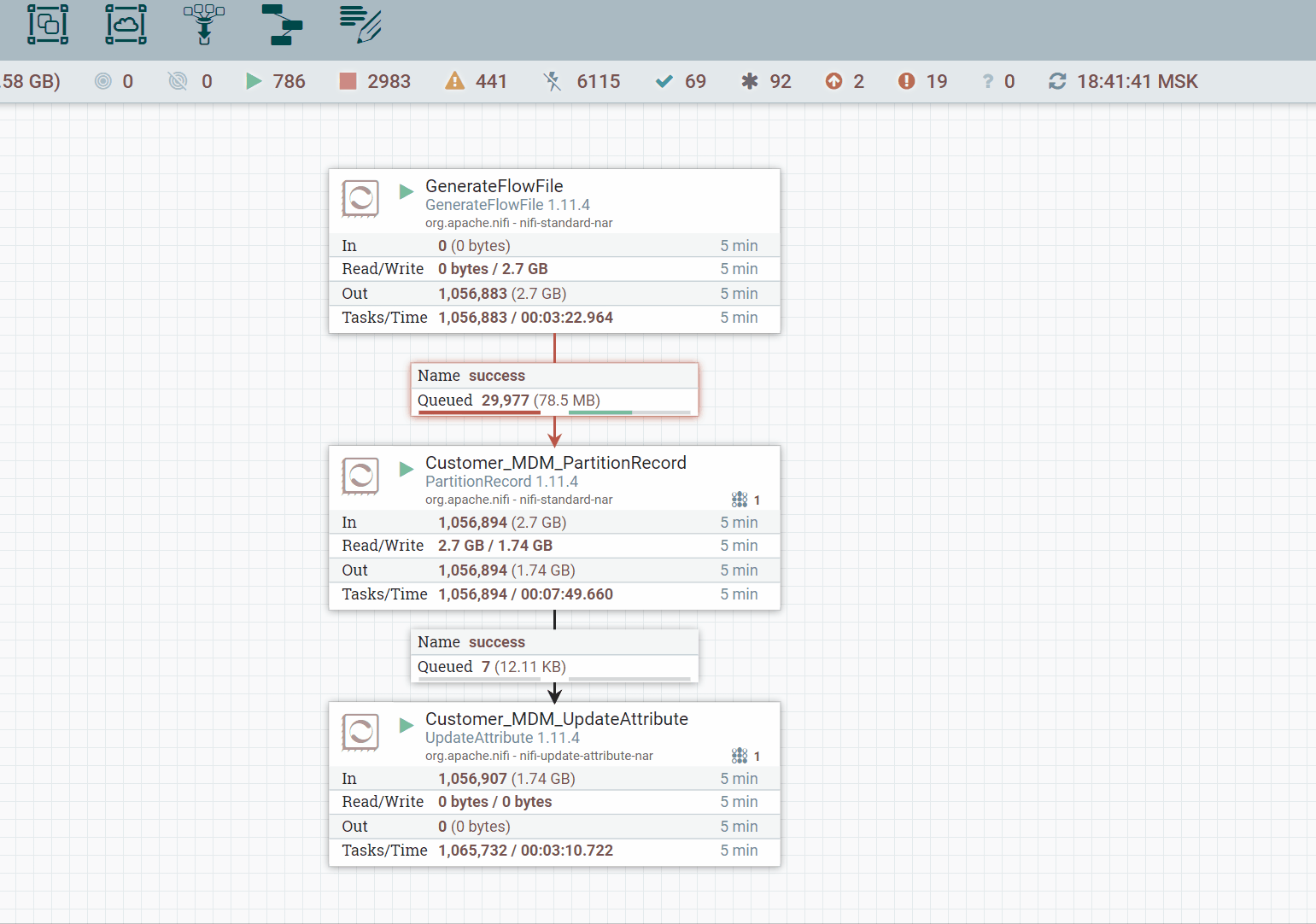

Микробатчинг
На Flow видно, как очередь разбухает. Нам это не нравится, и мы хотим что-то с этим сделать. Казалось бы, логично увеличить количество тредов. Я ставлю 2… и на скрине видно, что это не помогает. Можно, конечно, увеличивать и дальше, нам это рано или поздно поможет, но тут может возникнуть проблема с дефицитом ресурсов. Поэтому решение с раздуванием количества тредов выглядит так себе. Но если мы оставим concurrent tasks=1, и вместо него увеличим Run Duration, чтобы больше файлов успело пролететь за раз, ситуация изменится. Посмотрим, что из этого получается.
Очередь начала рассасываться, значит, метод помогает. Простой вывод из этой ситуации: оптимизация NiFi может быть хитрее, чем наращивание количества ресурсов на одну задачу.
Что делать, если Merge Record вас не радует?
И еще один вопрос, о котором я просто не могу не сказать, когда речь идет о NiFi — это проблемы с Merge Record. Я не могу дать 100% объяснения этого феномена, но когда я сам пользовался Merge Record, он доставил мне массу головной боли. Этот процессор не всегда точно склеивает файлы в батчи нужного размера. И никакая игра с параметрами порой не помогает. Я даже не допускал файлы с разными значениями атрибута merge, но так и не избавился от мелких файлов на выходе. В некоторых случаях такие проблемы приводят к падению скорости дальнейшей обработки файлов из-за их большого количества (в нашем случае — уже за рамками NiFi).
Что с этим можно сделать? Если коротко, то я советую переходить на Merge Content, который надежнее, чем Merge Record, и, судя по моим наблюдениям, всегда ожидаемо склеивает файлы в батчи нужного размера. К тому же Merge Content более производительный, потому что он не нуждается в парсинге Flow-файлов для дальнейшего слияния.
Лучше использовать Merge Content, если можете… хотя бы потому, что он просто производительнее.

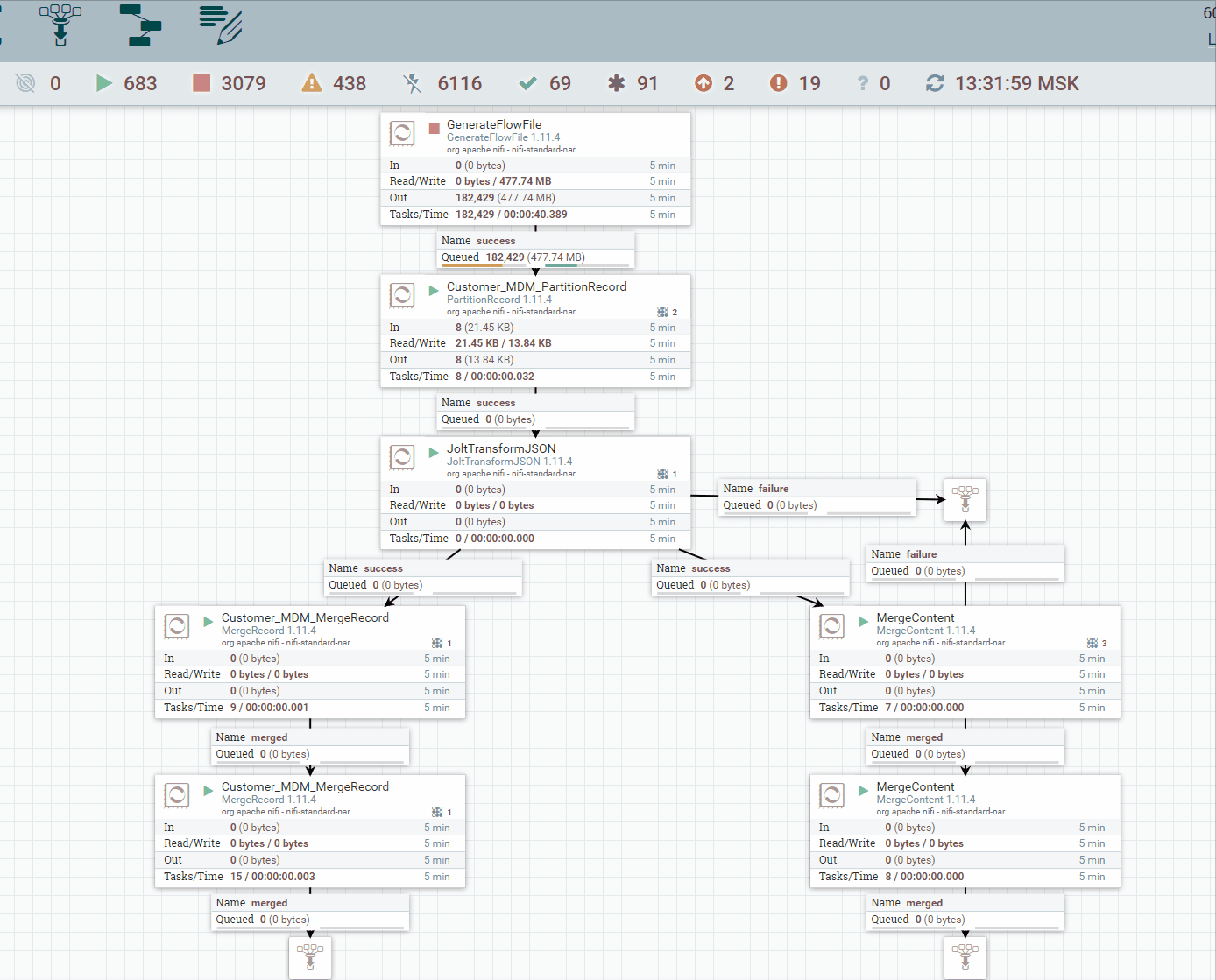

Покажу это на реальном примере. В этом Flow происходит разветвление на Merge Record и Merge Content. Очередь Merge Content разгружается намного быстрее.

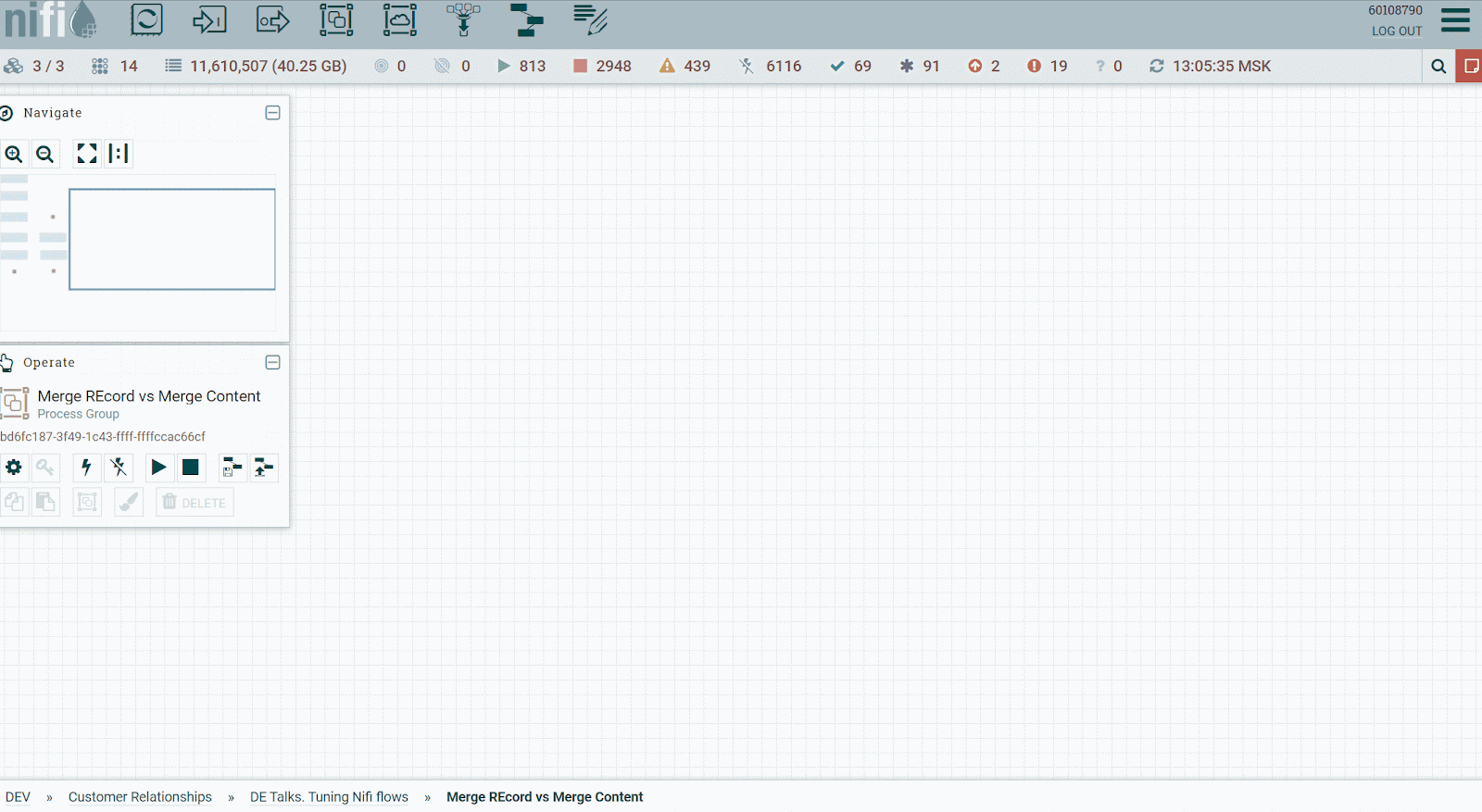

MergeRecord vs MergeContent
Но я понимаю, что бывают случаи, когда использование Merge Content невозможно, например если вам нужно соединять файлы на основе их содержания. Поэтому расскажу, как можно делать debug для Merge Record, чтобы посмотреть, почему он не склеивает файлы как надо. Может быть, это поможет вам найти проблему и жить дальше с Merge Record, если это необходимо.

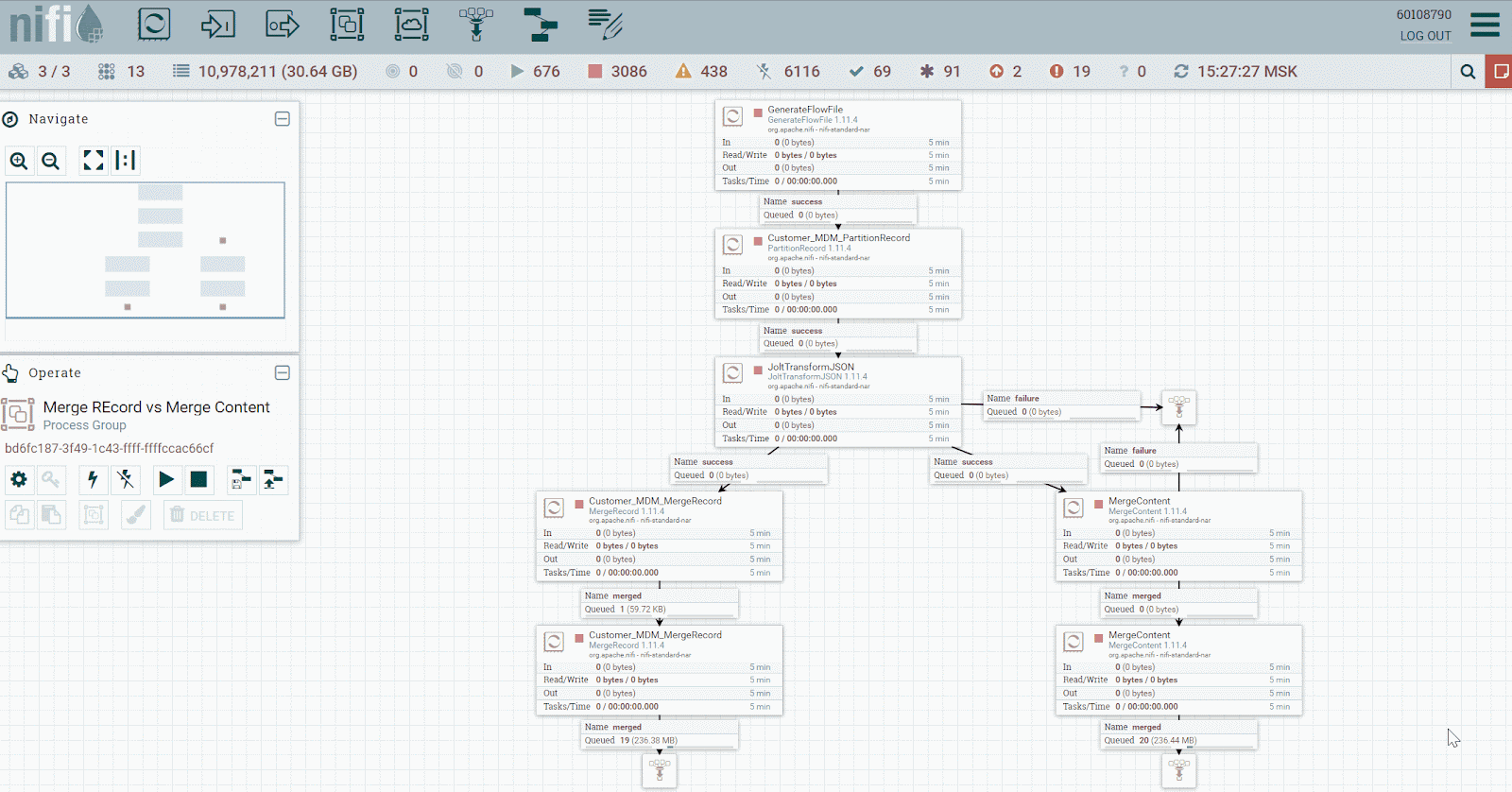

После каждого Merge Record можно зайти в очереди и посмотреть Data Provenance.
Check Data Provenance
Здесь можно увидеть, из каких именно файлов смерджен текущий файл, а в разделе details указывается причина, почему данный Flowfile смерджился. Исходя из этой причины можно понять, какой из параметров MergeRecord процессора нужно подкрутить, чтобы файлы мерджились так, как вы этого хотите.
Заключение
Подводя черту, скажу, что оптимизировать NiFi, конечно, нужно. Но делать это следует с умом. В итоге выделил бы следующие рекомендации.
- Чем раньше в Flow вы установите балансировку, тем больше процессоров будут параллельно выполняться на нодах кластера.
- Возможности queuing semantics некоторых коннекторов позволяют получить «native» балансировку.
- Балансируйте как можно меньшие данных (листинги, даты, сиквенсы).
- Помните, что процесс распределения данных по нодам — не бесплатный! Очень большой поток данных будет сильно нагружать кластер при распределении.
- Осторожно увеличивайте число concurrent tasks и только в узких местах (т. н. bottle neck), большие значения не помогут, т. к. будут упираться в доступные ресурсы и работать наносекунды, что несерьезно.
- Используйте Run Duration для микробатчей, чтобы увеличить пропускную способность процессора.
- Используйте MergeContent вместо MergeRecord, когда это возможно.
- Тестируйте Flow и его оптимизации на релевантных объемах данных, чтобы понять, будет ли польза от ваших действий.
Помните, что в итоге вы можете упираться не только в количество нод или потоков, а банально в физические возможности диска или в специфику работы конкретного процессора NiFi.
Автор: Рустем, дата-инженер в Леруа Мерлен.
