Архитектура хранения горячего и холодного слоёв
Глава посвящена принципам организации и реализации многослойного хранения в StarRocks, где данные разделяются на горячий и холодный слои. В условиях производительной аналитики ключевую роль играет не только скорость выполнения запросов, но и эффективное управление стоимостью хранения и доступности архивных данных. Рассматривается общая концепция tiered storage, механизмы перемещения данных между слоями, архитектура компонентов, а также влияние этих решений на планирование запросов и эксплуатацию системы.
Горячий слой обеспечивает быстрый доступ к наиболее часто используемым данным, минимальные задержки при сканировании и эффективную обработку запросов в реальном времени. Холодный слой предназначен для долговременного хранения больших объёмов данных с меньшей стоимостью за гигабайт и с умеренной задержкой доступа, которая приемлема для периодического анализа и ретроспективной аналитики. Эффективное управление этими слоями требует согласованных политик жизненного цикла данных, корректного планирования запросов и надёжной интеграции со внешними хранилищами, такими как объектные хранилища уровня S3/OSS или локальные файловые системы, обеспечивающие доступ к архивам.
Изложение следует от концепций к реализации: сначала освещаются принципы архитектуры и контрактов между слоями, затем - конкретные механизмы хранения, миграции данных, политик и планирования запросов, завершая практическими аспектами эксплуатации и мониторинга.
- Обзор архитектурных принципов разделения на горячий и холодный слои и их влияние на производительность и стоимость.
- Механизмы перемещения данных между слоями, форматы хранения и индексации для эффективного доступа.
- Планирование запросов и исполнения с учётом распределения данных по слоям.
- Интеграции с внешними хранилищами, политика безопасности, мониторинг и операционные практики.
Контекст архитектуры горячего и холодного слоёв
Модель tiered storage опирается на базовую идею: данные, активно используемые в аналитике, держат в памяти и на быстром локальном носителе, тогда как архивные данные переносятся в более экономичные и долговременные источники, например объектные хранилища. В StarRocks это достигается за счёт сочетания нескольких слоёв и соответствующих механизмов управления данными, которые обеспечивают прозрачность доступа к данным независимо от их физического расположения.
Горячий слой характеризуется высокой пропускной способностью и низкими задержками. Он хранит недавно добавленные данные и те, к которым обращаются чаще всего. Эти данные индексируются и кэшируются таким образом, чтобы минимизировать чтение с носителя и ускорить поиск по столбцам, которые чаще всего используются в запросах. Важным элементом является поддержка предикатного вытеснения и прогона условий на уровне чтения, что позволяет исключить значительную часть данных до загрузки в вычислительные узлы.
Холодный слой ориентирован на долговременное хранение и экономическую эффективность. Данные на этом слое обычно не требуют немедленного доступа и читаются в основном в рамках исторического анализа, ретроспективных отчётностей или периодических батч-операций. Архивные данные хранятся в объектном хранилище (например, S3-совместимое) или в менее дорогих файловых системах. Здесь применяются компрессия, колоннаризация и специальные форматы, оптимизированные под последовательные сканы и минимальные запросы на обновление.
Архитектура предусматривает прозрачность: запросы к StarRocks формируют план, который автоматически учитывает местоположение данных и использует горячие данные в локальном кэше, а для холодной части - обращение к удалённому хранилищу с последующим кэшированием результатов при повторных обращениях. Такой подход снижает общую стоимость владения и обеспечивает устойчивость системы к пиковым нагрузкам.
Важным компонентом является механизм миграции данных между слоями. Он обеспечивает пополнение горячего слоя новыми данными и эвристику перемещения устаревших или редко используемых данных в холодный слой. Перемещения выполняются с учётом сохранения целостности, статистики колонок, схем и согласованности версий данных. Миграция может происходить как автоматически, по расписанию, так и по политике, заданной администратором, например на основе возраста данных, объёмов изменений или частоты доступа.
Не менее значимой является система управления метаданными и политики кэширования. Метаданные должны отражать местоположение данных, версии, сроки жизни на разных слоях и связанные индексы. Эффективная настройка кэширования снижает задержки доступа к горячим данным и минимизирует повторные обращения к холодному слою. В контексте взаимодействия с внешним хранилищем обеспечиваются надёжные каналы передачи, единообразные токены доступа и соответствие требованиям безопасности.
- Горячий слой поддерживает быструю фильтрацию и агрегацию через продвинутые схемы индексации и прогона условий.
- Холодный слой концентрирует усилия на компактном представлении данных и эффективной загрузке по запросу.
- Механизмы миграции и политики жизненного цикла позволяют автоматически адаптировать размещение данных к реальной нагрузке и бизнес-правилам.
Горячий слой: хранение, индексы и кеширование
Горячий слой создаёт вычислительно ориентированную среду для анализа в реальном времени и ближнего к реальному времени ретроспективного анализа. В StarRocks он реализуется через локальное высокоскоростное хранение (SSD/NVMe), расширенную кэш-логику и продвинутые индексы, которые ускоряют сканирование столбцов и сокращают количество данных, подлежащих декодированию.
Основные принципы:
- Локальное хранение и быстрая подача данных: горячий слой держит наиболее востребованные наборы данных с низкой задержкой доступа. Это позволяет ответам на запросы приходить за минимальные интервалы времени, даже при больших объёмах анализа.
- Индексация и прогоны: применяются структуры типа зональных индексов, Bloom-фильтры и минимальные/максимальные значения по сегментам, чтобы минимизировать сканирование неотносящихся к условиям столбцов. Предикаты, включая диапазоны и равенства, становятся фильтрами на входе в план выполнения.
- Кэширование и предварительная загрузка: горячие данные кэшируются не только на уровне операционной системы, но и внутри движка аналитической памяти. При повторном выполнении аналогичных запросов система может использовать уже загруженные блоки, снижая задержки и нагрузку на носитель.
- Стратегия доступа и согласованность: данные в горячем слое доступны с высокой скоростью и обновляются с минимальной задержкой. При обновлениях или вставках система поддерживает согласованность версий и корректную видимость изменений в рамках текущего запроса.
- Форматы и сжатие: данные хранятся в колоннарном формате с эффективной компрессией, что дополнительно снижает требования к пропускной способности и объёму памяти. Сжатие в сочетании с индексацией обеспечивает быстрый доступ к необходимым столбцам.
Практические аспекты реализации:
-
Планировщик запросов оценивает доступность HOT-данных и выбирает опции чтения: чтение из горячего слоя с минимальной задержкой или обращение к горизонтально масштабируемым частям холодного слоя при необходимых условиях.
-
Предикатное вытеснение и раннее прореживание: на этапе сканирования применяются фильтры, чтобы исключить лишние данные ещё до загрузки в узлы вычисления. Это особенно эффективно при больших наборах столбцов и частых точечных запросах.
-
Кэш-хитрости и управление памятью: настройка параметров кеширования, включая размер кеша и политику замещения, обеспечивает баланс между задержкой и доступной оперативной памятью, особенно при пиковых нагрузках.
-
Институциональные особенности: для российского рынка и международной практики актуальны решения по шифрованию данных в покое и в передаче, доступ к данным через безопасные каналы и управление правами доступа в контексте горячего слоя.
-
Пример сценария: анализ ежедневной витрины продаж, когда вчерашние покупки и сегодняcкие транзакции активно используются для дельта-аналитики. Горячий слой хранит вчерашние и текущие данные, обеспечивает быстрый доступ к последним показателям, а дата-архив перемещается в холодный слой после достижения порогов частоты доступа.
-
Важное замечание: горячий слой не является «быстрой» зоной для всего набора данных автоматически. Он адаптивно выделяет наиболее востребованные сегменты, основываясь на реальных паттернах доступа и бизнес-правилах. Это позволяет сохранить высокий уровень производительности при одновременной оптимизации затрат на хранение.
Холодный слой: перенос данных, объектное хранилище и долговременное хранение
Холодный слой отвечает за долговременное хранение больших объёмов данных с приоритетом на экономичность и масштабируемость. В StarRocks он реализуется через перенос данных в внешние хранилища, обычно объектные, такие как S3-совместимые сервисы или локальные альтернативы уровня «холодного» хранения. Архитектура предусматривает прозрачность доступа: запросы к данным, находящимся на холодном слое, выполняются через механизм чтения из внешних источников с последующим кэшированием загруженных фрагментов.
Ключевые аспекты:
- Перенос и размещение: данные перемещаются из горячего слоя в холодный на основе политик жизненного цикла, возраста данных, частоты доступа и стоимости хранения. Перемещения выполняются по пакетам и с сохранением версии данных и статистики.
- Форматы и эффективное чтение: архивные данные часто хранятся в колоночном формате, оптимизированном под последовательные сканы. Это обеспечивает эффективную загрузку и минимальные задержки при ретроспективном анализе. При чтении холодного слоя применяются техники предикатного вытеснения и сжатия, что снижает трафик и ускоряет возврат результатов.
- Интеграция с внешним хранилищем: для доступа к данным холодного слоя StarRocks использует API объектов хранения, протоколы аутентификации и механизмы кеширования загружаемой информации. Ключевые требования - надёжность, устойчивость к сбоям и оптимизированная пропускная способность.
- Управление доступом и соответствием: данные в холодном слое часто охватывают архивы и исторические показатели, требующие строгого контроля доступа, а также соответствия регуляторным требованиям. Это включает аудит доступа, шифрование на уровне хранилища и централизованное управление ключами.
- Мониторинг и диагностика: наблюдение за эффективностью холодного слоя включает метрики пропускной способности, задержек доступа к данным, частоты обращений к конкретным областям архива и процент успешных загрузок.
Практические аспекты реализации:
-
Миграция между слоями: после миграции индексные структуры и статистика для холодного слоя подготавливаются так, чтобы последующая загрузка данных оказалась эффективной. Это включает сохранение брокерской информации и кэш-резервов, необходимых для повторной активации запросов.
-
Трансформация форматов: на стадии перемещения данные могут проходить через конверсию в оптимизированные форматы, адаптированные под стримовый доступ и последующую аналитическую обработку без потери семантики.
-
Оптимизация доступа: для частично упорядочённых данных применяются стратегии ленивой загрузки, когда данные подгружаются только по мере необходимости и кэшируются для повторных обращений.
-
Контроль качества данных: при возврате данных из холодного слоя соблюдаются правила консистентности, версионирования и согласование статистических данных с горячим слоем, чтобы обеспечить непрерывность аналитических процессов.
-
Пример сценария: ретроспективная аналитика за прошлые годы, где активность пользователей уменьшается, но требуется периодический доступ к архивам. Холодный слой обеспечивает экономичное хранение, в то время как планировщик запросов может активировать загрузку конкретных сегментов при необходимости.
-
Прикладной эффект: разделение на слои позволяет оперативно сообщать бизнесу об актуальности показателей и при этом не бороться с ростом затрат на хранение за счёт постоянного использования дорогих дорогостоящих носителей.

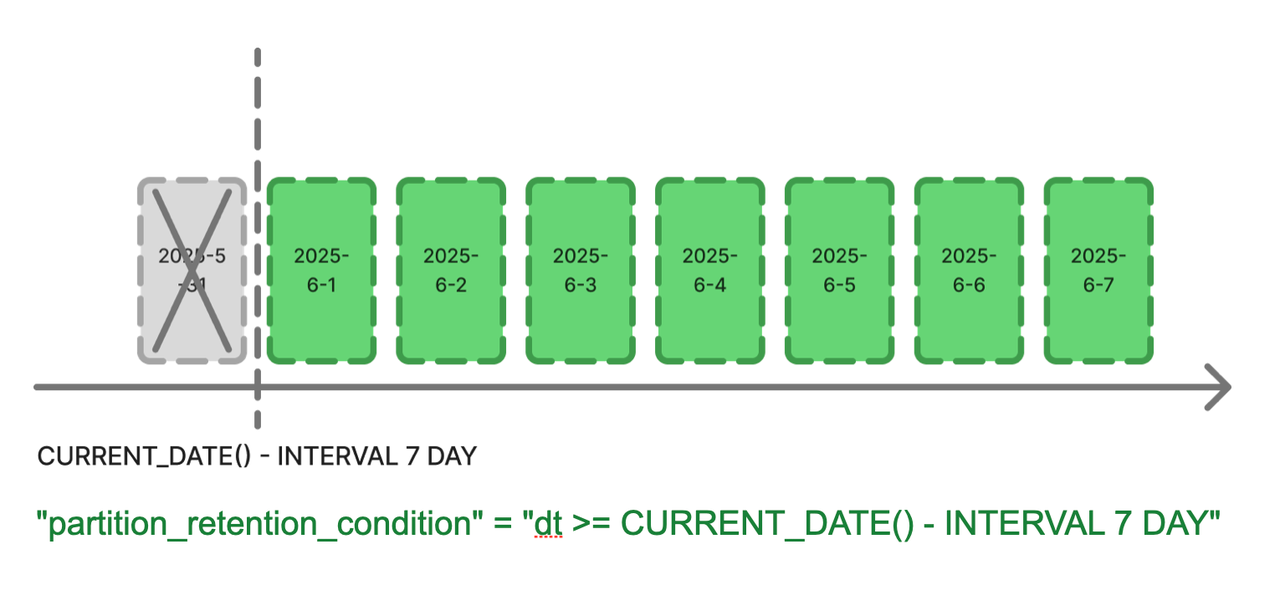

Политики хранения и жизненный цикл данных
Эффективное управление данными требует явных правил, регулирующих перемещение между слоями и сроки хранения. В StarRocks эти политики реализуются через набор конфигураций и процедур, которые определяют, какие данные относятся к горячему слою, какие переходят в холодный, и когда данные удаляются или архивируются. Важнейшими элементами являются:
- Критерии для перемещения: возраст данных, частота доступа, размер сегментов, а также бизнес-правила, влияющие на приоритет аналитических запросов. Эти критерии могут комбинироваться: например, данные старше N дней и редко используемые автоматически отправляются в холодный слой.
- Политика компрессии и хранения: горячий слой по умолчанию сохраняет данные в формате с высокой скоростью доступа и разумной компрессией, тогда как холодный слой усиливает компрессию и выбирает форматы, оптимизированные под последовательные сканы.
- Ротация и архивирование: сценарии архивирования предусматривают перенос архивов в долговременное хранилище и возможность их восстановления по требованию. При этом сохраняются версии и метаданные, чтобы аудит данных оставался корректным.
- Управление удалением: автоматическое удаление устаревших данных должно происходить с учётом регуляторных требований и политики доступа. Включается уведомление об удалении и возможность отката, если данные ещё необходимы.
- Мониторинг соблюдения политик: система обеспечивает аудит действий по перемещению, архивированию и удалению, чтобы соответствовать требованиям нормативной базы и корпоративной политике.
Эти политики позволяют адаптировать хранение к экономическим реалиям, не снижая актуальности аналитических результатов. Они также повышают предсказуемость затрат и облегчают масштабирование системы.
Планирование запросов и выполнение
Разделение на горячий и холодный слои требует эволюции механизмов планирования и выполнения запросов. Планировщик должен учитывать распределение данных, диапазоны доступа и вероятности повторного обращения к одному и тому же набору данных. В StarRocks реализуются следующие принципы:
- Многоуровневость плана выполнения: план формируется с учётом местоположения данных. Часть операций выполняется в рамках горячего слоя, другая - через обращения к холодному слою, при этом результат может кэшироваться для повторных запросов.
- Прогнозирование доступа и прогоны условий: раннее применение фильтров на входе в план уменьшает объём данных, подлежащих декодированию. Это критично для холодного слоя, где задержки на загрузку данных из внешнего источника могут быть значительны.
- Стратегия чтения и агрегации: для горячего слоя применяются быстрые агрегаты и локальные параллельные сканы. Для холодного слоя применяются последовательные сканы с последующей агрегацией после загрузки необходимых фрагментов.
- Нормализация статистик: сбор и актуализация статистик по данным в горячем и холодном слоях обеспечивают корректность оценок стоимости выполнения планов и распределение ресурсов.
- Мониторинг задержек и буферизации: анализ задержек чтения с холодного слоя и оценка времени отклика в составной зависимости от текущей загрузки позволяют динамически адаптировать план выполнения и политики предзагрузки.
Рекомендованные практики:
- Использовать предикатную фильтрацию на стадии планирования, когда это возможно, чтобы минимизировать чтение неответственных данных.
- Применять кэширование результатов частых запросов и повторной загрузки при высокой частоте обращений к одним и тем же сегментам.
- Внедрять адаптивные алгоритмы выбора стратегий чтения: в периоды пиковых нагрузок отдавать предпочтение горячему слою, а в стабильные периоды - масштабировать обращения к холодному слою без потери согласованности результатов.
Интеграции, протоколы и эксплуатационные аспекты
Архитектура хранения горячего и холодного слоёв в StarRocks тесно связана с интеграциями и эксплуатацией. Основные аспекты:
- Поддержка внешних хранилищ: StarRocks взаимодействует с S3-совместимыми сервисами и HDFS, используя стандартные протоколы доступа и безопасные механизмы авторизации. Это обеспечивает надёжность и совместимость с существующими инфраструктурами данных.
- Протоколы доступа и безопасность: аутентификация через IAM-правила, роль-based access control и шифрование данных в покое и в передаче. Это критично для защиты архивов и соблюдения регуляторных требований в отношении конфиденциальности.
- Архитектура интеграционных слоёв: слой миграции данных, слои меню кеширования и индексов, а также связки с системами мониторинга. Важна единая точка контроля состояния и согласованности между слоями.
- Мониторинг и операционная надёжность: ключевые метрики включают пропускную способность чтения/записи по каждому слою, процент вовлечённых сегментов, коэффициент попадания в кэш и задержки доступа к архивам. Набор инструментов должен позволять детально анализировать узкие места и оперативно реагировать на изменения нагрузки.
- Обновления схем и эволюция данных: управление изменениями в схемах должно сохранять совместимость между горячим и холодным слоями, обеспечивая корректную интерпретацию новых полей и типов данных в рамках текущих запросов.
- Практики эксплуатации: автоматическое масштабирование хранения и вычисления, регулярные проверки целостности данных, резервное копирование и восстановления, а также тестирование производительности после изменений конфигураций хранения.
В контексте практики это означает тесную связь между конфигурациями Tiered Storage, политиками жизненного цикла, планами выполнения запросов и политиками безопасности. Правильная настройка каждого элемента минимизирует задержки, обеспечивает устойчивость к отказам и позволяет адаптироваться к меняющимся бизнес-требованиям.
Key takeaways
- Многоуровневое хранение в StarRocks разделяет данные на горячий и холодный слои для достижения баланса между производительностью и стоимостью.
- Горячий слой обеспечивает минимальные задержки доступа за счёт локального высокоскоростного хранения, индексов и кэширования.
- Холодный слой оптимизирован для долговременного хранения и экономичности, используя внешние объектные хранилища и форматы, эффективные для последовательных сканов.
- Эффективная миграция данных, политики жизненного цикла и грамотное планирование запросов являются ключевыми для устойчивой производительности.
- Интеграции с внешними хранилищами, безопасность и мониторинг должны быть встроены в архитектуру на стадии проектирования.
- Планировщик запросов должен учитывать распределение данных между слоями, применяя фильтры и кэширование для сокращения времени ответа.
- Правильная конфигурация и управление политиками хранения позволяют снизить общие затраты на хранение без ущерба для аналитической доступности.
FAQ
- Что такое горячий и холодный слои в StarRocks и зачем они нужны?
- Горячий слой хранит наиболее часто используемые данные на локальном быстром носителе и в памяти, обеспечивая минимальные задержки и быстрый доступ к данным. Холодный слой - это экономичное долговременное хранение архивов и редко используемых данных на внешних хранилищах, например объектных S3-совместимых сервисов. Разделение слоёв позволяет сочетать высокую скорость аналитики с устойчивым контролем издержек на хранение и простотой масштабирования.
- Какие факторы влияют на решение о миграции данных между слоями?
- Возраст данных, частота доступа, объём изменений, стоимость хранения и требования бизнес-аналитики. Миграция должна происходить без потери целостности и с сохранением версий и статистики. Кроме того, политики эксплуатации могут корректировать этот процесс по расписанию или автоматически в зависимости от активности в системе.
- Какие индексы и технологии ускоряют работу горячего слоя?
- Зональные индексы и макс/мин значения по сегментам, Bloom-фильтры для прогона условий, а также продвинутое кэширование и предикатное вытеснение. Это позволяет быстро сузить объём обрабатываемых данных и снизить задержки при сканировании столбцов.
- Какие форматы данных применяются в холодном слое и почему?
- Обычно используются форматы, оптимизированные под последовательные сканы и эффективное сжатие (колоннарные форматы). Это уменьшает расходы на чтение и сеть при доступе к архивам, особенно в больших объёмах.
- Как обеспечить консистентность между горячим и холодным слоями?
- Через синхронное или контролируемо асинхронное обновление метаданных, версий и статистик, а также через единый планировщик запросов, который учитывает местоположение данных и гарантирует корректный ответ в рамках заданной консистентности.
- Какие риски сопровождают внедрение tiered storage и как их минимизировать?
- Риски включают задержки доступа к холодному слою, некорректное применение политик и нарушение регуляторных требований. Минимизация достигается через чётко прописанные политики жизненного цикла, сильную аутентификацию и контроль доступа, мониторинг задержек и частоты обращений, а также тестирование сценариев восстановления и миграции.
- Какие внешние хранилища чаще всего используются для холодного слоя?
- Объектные хранилища, такие как S3-совместимые сервисы, а также локальные варианты на базе Ceph или аналогичных решений. В случае тестирования и разработки можно использовать открытые решения вроде MinIO. Выбор зависит от экономических и юридических требований, а также от интеграционных возможностей платформы.
- Как синхронизируются данные между слоями во время пиковых нагрузок?
- В системах с tiered storage применяется балансировка нагрузки, асинхронная загрузка данных и предиктивное заполнение кэша. Планировщик запросов может отдавать приоритет горячим данным, а при необходимости подтягивать данные из холодного слоя по мере выполнения операций.
- Какие требования к мониторингу и отчетности связаны с архитектурой хранения?
- Непрерывный мониторинг задержек доступа, пропускной способности, процента попадания в кэш, частоты обращений к архивам, а также устойчивость к сбоям и своевременность повторной загрузки данных. Включение аудита и политики соответствия помогает держать систему в рабочем состоянии и в рамках регуляторных требований.
- Как внедрять такую архитектуру на практике без риска для бизнеса?
- Старт с пилотного проекта, где выбран набор данных умеренного объёма и ограниченный набор сценариев доступа. По результатам пилота корректируются политики хранения, функциональные требования и параметры планирования. В процессе разворачиваются тестовые окружения для проверки миграций, мониторинга и восстановления, что позволяет минимизировать риск сбоев в продакшене.
