Связи HUB-LINK-SAT и паттерны отношений в DV
Data Vault (DV) опирается на три базовых элемента: Hub, Link и Satellite (Sat). Вместе они образуют устойчивую архитектуру для моделирования бизнес-ключей, связей между ними и исторических атрибутов. В рамках темы данной главы особый акцент делается на связи между HUB, LINK и SAT и на типовых паттернах отношений, которые возникают в корпоративном хранилище данных. Рассматриваемые паттерны применимы как в реальных проектах внедрения DV, так и в эволюционных сценариях переноса существующих данных в DV-архитектуру.
Краткое введение
DV строится вокруг разделения линий ответственности: HUB хранит уникальные бизнес-ключи (культурно значимые для бизнеса), LINK описывает отношения между HUB’ами, а SAT содержит изменяемые атрибуты и историческую информацию об этих сущностях и связях. Эта структура обеспечивает стабильность ключей, линейность загрузки и возможность гибко разворачивать аналитические слои (BI/AI) на основе устоявшейся истории. В сводной перспективе именно паттерны отношений между HUB, LINK и SAT определяют диапазон вариантов моделирования, масштабируемость и качество анализа данных.
-
В этой главе мы рассмотрим: архитектурные принципы построения связей HUB-LINK-SAT, типовые паттерны отношений между компонентами DV, роль DB-метаданных в поддержке этих паттернов и практические сценарии интеграции DV с BI системами.
-
Архитектура HUB-LINK-SAT: ключи, сигнатуры и сигналы целостности.
-
Паттерны отношений DV: как формируются связи и логика выборов между HUB, LINK и SAT.
-
Управление метаданными и версионностью в DV: глобальные каталоги, линейка изменений и воспроизводимость.
-
Интеграция DV с BI: паттерны извлечения, согласованности и аналитической готовности.
-
Практическая реализация: проектирование слоев DV и примеры DDL/ETL.

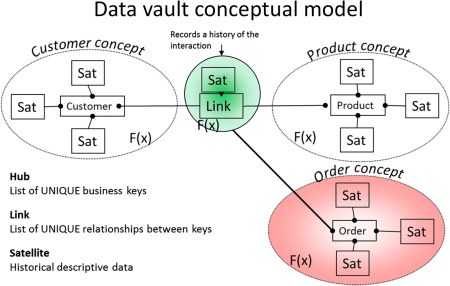

Архитектура HUB-LINK-SAT: роли, ключи и сигнатуры
HUB. Хранилище бизнес-ключей, которые уникальны в рамках предметной области. Каждый Hub имеет первичный ключ, который часто вычисляется как хеш-ключ от бизнес-ключа (или набора бизнес-ключей). В DV применяются стабильные сигнатуры, не зависящие от изменений во внешнем источнике. Основные принципы:
- Хеш-ключ как суррогатный первичный ключ. Он выполняет роль физического идентификатора и обеспечивает детерминированность загрузок. Прозрачность бизнес-контекста сохраняется через отдельное поле бизнес-ключа (BK) и метаданные загрузки.
- Стабильность ключей. Ключи HUB не меняются после их создания, что позволяет надежно ссылаться на факт histórico через SAT и LINK без повторного расчета идентификаторов.
- Атрибуты HUB ограничены к минимально необходимым: BK, хеш-ключ HUB, время загрузки, источник загрузки. Дополнительные атрибуты лучше размещать в SAT, чтобы сохранить чистоту ключей и снизить влияние изменений в источнике.
LINK. Связи между HUB’ами, которые моделируют отношения в бизнес-модели. В DV LINK может быть как простым (между двумя HUBами), так и многосоставным (между несколькими HUB’ами). В рамках паттернов DV Link может иметь собственные SAT, где хранятся атрибуты, описывающие саму связь, а не ее участники.
- Хеш-ключ LINK формируется как конкатенация хеш-ключей вовлеченных HUB’ов. Это обеспечивает уникальность и детерминированность связи.
- Связи между HUB’ами часто описывают бизнес-отношения типа «заказ-товар», «клиент-партнер» и т.д. В зависимости от бизнеса, в LINK могут храниться атрибуты самого отношения (дата начала, статус, контрактная цена и т.д.) через SAT.
- SAT для LINK - мощный инструмент хранения атрибутов связи, включая временные метки и смысловые изменения в отдельном объекте без изменения ключей HUB и LINK.
SAT. Хранит описательные атрибуты, которые со временем изменяются и требуют исторического контроля. SAT’ы привязаны к базовым элементам DV: HUB, LINK или даже к другим SAT. Они позволяют хранить «истину на момент» по бизнес-объектам и связям.
- Историчность. SAT обеспечивает хранение изменений во времени для атрибутов: даты начала действия, окончания, значения атрибутов, источники загрузки.
- Разделение атрибутов и ключей. Разделение описательных данных от идентификаторов снижает компрессию и упрощает ETL/ELT-процессы.
- Поддержка PIT и других механизмов анализа во времени. SAT-структуры облегчают построение точного точечно-временного анализа при обращении к BI-системам.
Понятие сигнатур и целостности. В DV связь HUB-LINK-SAT строится так, чтобы каждый элемент имел независимый жизненный цикл и был способен к повторной загрузке без влияния на другие элементы. В практическом плане это означает:
- Поддержку инкрементной загрузки HUB, LINK и SAT.
- Отдельные слои данных, которые можно кэшировать и индексировать независимо.
- Четкую стратегию версионности и линейку изменений в SAT для регрессии и аудита.
Паттерны отношений DV: как формируются связи и логика выбора
Понимание паттернов отношений в DV позволяет выбрать оптимальный дизайн для конкретной бизнес-мункции, обеспечить масштабируемость и облегчить дальнейшую эволюцию хранилища. Ниже представлены наиболее распространенные паттерны.
-
Паттерн 1: HUB → SAT (атрибуты бизнес-объекта). Каждый HUB имеет связанные SAT-таблицы, в которых хранятся все детальные атрибуты и их история. Такой подход держит ключевые данные в HUB чистыми и позволяет эффективно регистрировать изменения описательных данных без изменения ключей.
Важное преимущество: независимость описательной информации от ключевых идентификаторов; упрощенная загрузка и версия атрибутов; гибкость в аналитике по времени.
-
Паттерн 2: Между HUB-ами через LINK. Когда требуется зафиксировать связь между двумя или более бизнес-ключами, создается LINK. Например, связь между клиентом и заказом, между продуктом и поставщиком. LINK может содержать атрибуты самого отношения (например, роль участия, временной диапазон, условия контракта) в SAT.
Важность: отражение реальных отношений M: N в бизнес-модели; сохранение истории самой связи (когда связь была создана и возможные изменения в составе участников).
-
Паттерн 3: Multi-Hub Link (M: N через Link). Когда требуется описать множество взаимосвязей между группами HUB’ов, применяется более сложный Link, который связывает несколько HUB’ов и может иметь SAT, чтобы хранить атрибуты этой связи. Пример: схема «клиент - продукт - регион - канал продажи» как единая связь, где каждый элемент - HUB, а сама связь - LINK.
Важность: покрытие сложных взаимосвязей без введения избыточности и с возможностью анализа атрибутов связи во времени.
-
Паттерн 4: Link-атрибуты как дескрипторы отношений. Иногда атрибуты, описывающие отношения, навешиваются на SAT, а не на HUB/Link. Такой подход позволяет отделить семантику связи от состава участников и более гибко управлять эволюцией отношений.
Важность: облегчение изменений в правилах бизнес-отношений без переработки ключевых структур.
-
Паттерн 5: Рекурсивные и иерархические отношения через цепочку LINK. В случаях, когда имеется иерархия объектов (например, организация - подразделение - команда), можно использовать серию LINK с соответствующими HUB’ами, создавая паттерн цепи. Это обеспечивает сохранение истории состава звеньев и поддерживает запросы на уровне дерева.
Важность: управляемая эволюция структуры и возможность аналитического доступа к уровням иерархии.
-
Паттерн 6: PIT и точные точки времени. Для обеспечения консистентности аналитических запросов в BI часто используются PIT-таблицы (Point-In-Time). Они позволяют быстро определить конкретную версию связей и атрибутов на заданный момент времени, что особенно критично в отчетности и аудите изменений.
Важность: снижение сложности сложных временных запросов и обеспечение согласованности между слоями бизнес-аналитики.
Оценка выбора паттернов. Выбор конкретного паттерна зависит от: объема данных, частоты изменений исходных ключей, требований к историчности и скорости загрузки, требований к аналитическим сценариям BI. В первую очередь следует определить: какие сущности являются «ключами бизнес-логики» (HUB), какие связи потребуют устойчивой регистрации изменений (LINK), и какие атрибуты должны сохраняться с историей независимо от состава ключей (SAT). От этого будет зависеть распределение атрибутов между HUB/Link/SAT и объём паттернов, необходимых для поддержки PIT, ролей и иерархий.
Управление метаданными и версионность в DV: каталогизация, линейка изменений и воспроизводимость
Метаданные в DV играют роль «навигатора по архиву» и обеспечивают воспроизводимость загрузок, аудируемость и управление качеством данных.
- Каталогизация бизнес-ключей. Включает описание BK’ов, их бизнес-значение, источники и правила сопоставления. Бизнес-глоссарий и связь BK с хеш-ключами HUB создают заметную прослеживаемость между бизнесом и хранилищем.
- Метаданные загрузок. Фиксируются временные метки загрузок, источники, статус загрузки и контроль качества. В DV совместно используются трассировки и логи обработки для каждого слоя (HUB, LINK, SAT), что облегчает ретрансформацию и исправления ошибок.
- Версионность SAT. SAT поддерживает историческую кривую изменений атрибутов, что особенно важно для аналитики по времени и аудита. Версии SAT позволяют BI-инструментам выполнять «как было» запросы и анализировать изменения во времени.
- Линейка паттернов и целостности. Метаданные помогают сохранять согласованность между HUB и LINK-структурами при изменениях в бизнес-логике: добавление новых ключей, переименование бизнес-ключей, изменение состава связей - все это должно отражаться в метаданной карте.
- Управление зависимостями и миграциями. В крупномасштабных DW-проектах важно видеть зависимые изменения: изменение бизнес-правил влияет на загрузку HUB, LINK, SAT, PIT, агрегатов и BI-слоев. Метаданными можно управлять через централизованный каталог и процедуры миграции схем.
Практическая мысль: держите метаданные в отдельной защищенной доменной области, где оперативно можно обновлять определения бизнес-ключей, связи и правила загрузки, не затрагивая сами данные. Такой подход поддерживает устойчивость к изменениям требований и упрощает регуляторные аудиты.
Интеграция DV с BI системами: паттерны извлечения, согласованности и аналитической готовности
DV как база данных для BI предлагает целый слой паттернов интеграции, ориентированных на консистентную аналитику, производительность и гибкость.
- Построение точных версий через PIT. BI-аналитика часто требует согласованности на определенный момент времени. PIT-таблицы позволяют осуществлять точечные выборки по связям и атрибутам, исключая временные смещения, характерные для прямого сопоставления SAT-таблиц.
- Историчность против скорости загрузки. DV ориентирован на устойчивую архивацию изменений. BI-слой может использовать DV-материальные представления (views) или готовые агрегаты (dv_aggregates) для обеспечения быстрой аналитики без ухудшения целостности данных.
- Гибкие шаблоны для BI-слоя. DV позволяет строить аналитическую «сетку»: факты, связанные через LINK-стратегии, с атрибутами SAT. BI-пользователь получает доступ к детализированной истории и может строить как традиционные отчеты, так и кросс-аналитику по времени или по ролям участников.
- Производительность и индексация. Эффективное использование первичных ключей (хешей) и индексов по ним, а также грамотная настройка PAT триггеров и материализованных представлений, минимизирует задержки загрузки и ускоряет запросы в BI. В некоторых случаях возможно применение денормализации через безопасные кэш-слои, но это должно происходить умеренно, чтобы не нарушить принципы DV.
- Выравнивание с инструментами и экосистемами. Для интеграции DV с BI-платформами обычно используются слои VIEWS и сервисы на уровне ETL/ELT, которые предоставляют BI-слоям единый интерфейс доступа к HUB/LINK/SAT и PIT-таблицам. Это снижает различия между источниками, обеспечивает единообразие анализа и упрощает миграции на новые источники.
Особенности интеграции могут зависеть от выбранной BI-платформы и требований к отчетности. В целях устойчивой архитектуры рекомендуется поддерживать единый набор стандартов именования и схемирования для всех паттернов DV, обеспечивающий предсказуемость в BI-проектах и упрощение обслуживания.
Практическая реализация: проектирование слоя DV и примеры DDL/ETL
Проектирование DV требует дисциплины в разделении ролей HUB, LINK и SAT, а также четких правил загрузки и управления данными. Ниже приведены практические принципы, которые помогают в реальном проектировании:
- Разделение business keys и описательных данных. Поддерживайте чистоту HUB, избегая перенасыщения HUB атрибутами, чтобы сохранить стабильность ключей и упростить линковку.
- Правильная обработка новых бизнес-ключей. Когда появляется новый BK, генерируется новый HUB-ключ (HashKey) и создаются необходимые связи через LINK. SAT затем дополняются атрибутами и историей.
- Эффективное использование SAT на LINK. Часто имеет смысл размещать атрибуты, описывающие связь, в SAT, чтобы не перегружать LINK и HUB дополнительными полями.
- Управление изменениями в бизнес-логике. Любые изменения в бизнес-ключах или в структуре связей должны сопровождаться обновлением метаданных и адаптацией ETL/ELT-процессов.
- Поддержка PIT. Регулярная генерация PIT-таблиц для критичных связей и атрибутов обеспечивает устойчивость аналитических сценариев и сокращает сложность запросов BI.
Ниже приводится пример минимальной DDL-структуры, демонстрирующей базовую схему HUB-LINK-SAT и их связь. Пример ориентирован на концепцию, а не на конкретный диалект SQL; в реальных проектах DDL следует адаптировать под СУБД (PostgreSQL, Snowflake, Oracle и т. д.).
-- Пример DV: HUBs
## CREATE TABLE dv_hub_customer (
hub_customer_hash_key VARCHAR(32) PRIMARY KEY,
customer_key VARCHAR(50) NOT NULL,
load_date TIMESTAMP NOT NULL,
record_source VARCHAR(50) NOT NULL
);
## CREATE TABLE dv_hub_product (
hub_product_hash_key VARCHAR(32) PRIMARY KEY,
product_key VARCHAR(50) NOT NULL,
load_date TIMESTAMP NOT NULL,
record_source VARCHAR(50) NOT NULL
);
-- Пример DV: LINK
## CREATE TABLE dv_link_order_item (
link_order_item_hash_key VARCHAR(32) PRIMARY KEY,
hub_customer_hash_key VARCHAR(32) NOT NULL,
hub_product_hash_key VARCHAR(32) NOT NULL,
load_date TIMESTAMP NOT NULL,
record_source VARCHAR(50) NOT NULL,
CONSTRAINT fk_link_customer FOREIGN KEY (hub_customer_hash_key)
## REFERENCES dv_hub_customer (hub_customer_hash_key),
CONSTRAINT fk_link_product FOREIGN KEY (hub_product_hash_key)
REFERENCES dv_hub_product (hub_product_hash_key)
);
-- Пример DV: SAT для HUB
## CREATE TABLE dv_sat_customer_attributes (
sat_customer_hash_key VARCHAR(32) PRIMARY KEY,
hub_customer_hash_key VARCHAR(32) NOT NULL,
first_name VARCHAR(100),
last_name VARCHAR(100),
date_of_birth DATE,
gender CHAR(1),
load_date TIMESTAMP NOT NULL,
record_source VARCHAR(50) NOT NULL,
CONSTRAINT fk_sat_customer FOREIGN KEY (hub_customer_hash_key)
REFERENCES dv_hub_customer (hub_customer_hash_key)
);
-- Пример DV: SAT для LINK (атрибуты связи)
## CREATE TABLE dv_sat_order_item_attributes (
sat_link_hash_key VARCHAR(32) PRIMARY KEY,
link_order_item_hash_key VARCHAR(32) NOT NULL,
order_quantity INT,
order_date DATE,
load_date TIMESTAMP NOT NULL,
record_source VARCHAR(50) NOT NULL,
CONSTRAINT fk_sat_link FOREIGN KEY (link_order_item_hash_key)
REFERENCES dv_link_order_item (link_order_item_hash_key)
);
Далее возможен пакет ETL/ELT-вычислений, который реализует загрузку через пошаговые стадии: вычисление BK, генерация хеш-ключей, вставка в HUB, затем создание LINK и SAT. В реальной инфраструктуре применяются детальные процедуры контроля качества, трассировки изменений, а также тестирование целостности связей между HUB-LINK-SAT через проверки наличия соответствующих связей и корректности исторических значений.
Если в проекте требуется усиленная аналитическая поддержка времени, полезно добавить PIT таблицы для самых часто запрашиваемых связей и атрибутов. Пример:
CREATE TABLE dv_pit_customer_order AS SELECT hub_customer_hash_key, hub_product_hash_key, MAX(load_date) AS pit_date ## FROM dv_sat_order_item_attributes GROUP BY hub_customer_hash_key, hub_product_hash_key;
Важно помнить, что каждое решение должно соответствовать требованиям бизнеса и техническим возможностям конкретной организации: объем данных, частота загрузок, требования к латентности BI и регуляторике. DV-подход очень гибок: он поддерживает как точечные, так и потоковые сценарии, но его сила в устойчивой архитектуре, где изменение атрибутов не ломает существующие связи и идентификаторы.
Key takeaways
- HUB-LINK-SAT представляют базовый трёхслойный паттерн DV: уникальные бизнес-ключи, связанные отношения и история атрибутов.
- PATTERNS отношений в DV включают HUB->SAT, LINK как мост между HUB’ами, multi-HUB links и использование SAT для описания атрибутов связей.
- Управление метаданными и версионностью критично для аудита, воспроизводимости загрузок и анализа по времени; PIT-тables существенно упрощают BI-запросы.
- Интеграция DV с BI требует выстроенного PAT-слоя: консистентные PIT-данные, управляемые слои доступа и поддержка истории без ущерба производительности.
- Практическая реализация DV требует дисциплины в разделении ролей HUB/LINK/SAT, процедур загрузки и грамотной стратегии атомарности изменений в бизнес-логике.
- Примеры DDL и SQL-паттернов служат иллюстрацией концепций, но адаптируются под конкретную СУБД и требования проекта.
- В целом, грамотное проектирование связей HUB-LINK-SAT обеспечивает масштабируемость, анализируемость и устойчивость к изменениям бизнес-модели.
FAQ
- Что такое HUB-LINK-SAT и зачем они нужны в DV?
- HUB хранит уникальные бизнес-ключи, LINK описывает отношения между HUB’ами, SAT хранит исторические атрибуты и сигнальные данные. Вместе они позволяют сохранять целостность идентификаторов, отражать сложные отношения и историчность изменений, при этом обеспечивая устойчивое масштабирование загрузок и гибкость BI-аналитики.
- Как выбрать паттерн отношений для конкретной бизнес-модели?
- Начните с анализа того, какие сущности являются ключами бизнес-логики и какие связи между ними критичны для анализа. Если важна историчность и простое расширение ключей - используйте HUB и LINK с SAT на связях. Для сложных M: N отношений применяйте Multi-Hub Link. Для атрибутов связи - SAT на LINK. Включайте PIT, чтобы обеспечить консистентность BI.
- Какие преимущества дает SAT по сравнению с хранением атрибутов в LINK?
- SAT позволяет сохранить историю атрибутов независимо от состава участников связи. Это снижает риск изменений в LINK, упрощает управление историческими версиями и улучшает аналитическую наблюдаемость по времени.
- Какие критерии следует учитывать при реализации PIT-таблиц?
- PIT-таблицы должны охватывать наиболее частые запросы BI и обеспечивать целостность времени. Выбирайте паттерны, которые позволяют безопасно и быстро получить версию данных на заданную дату или момент времени, не перегружая основную DV-модель.
- Какие технические сложности могут возникнуть при внедрении DV?
- Ключевые сложности: управление метаданными и версионностью, осознанный подход к хешированию бизнес-ключей, поддержание согласованности между HUB, LINK и SAT при изменении бизнес-правил, а также обеспечение производительности ETL/ELT и BI-пейзажа при больших объёмах данных.
- Какие паттерны применимы к рекурсивным иерархиям?
- Для рекурсивных иерархий применяйте цепочки LINK между HUB’ами и, при необходимости, SAT для описательных атрибутов на разных уровнях. Это позволяет сохранять историю структуры и поддерживать аналитический доступ к уровням дерева.
- Как DV интегрируется с BI-системами на практике?
- BI-системы получают доступ к DV через централизованный словарь метаданных, PIT-таблицы и стандартные представления: HUB/LINK/SAT-слои, а также агрегаты. Архитектура должна поддерживать единый интерфейс доступа и обеспечивать согласованность версий атрибутов во времени.
- Какие open-source решения можно учитывать в DV-проектах?
- В DV-проектах встречаются ординарные решения, такие как PostgreSQL, Apache Spark и инструменты ETL/ELT с открытым исходным кодом. В рамках дополнительных инструментов можно упомянуть проекты, ориентированные на архитектуру DV или инструменты для управления метаданными. Важно выбрать решения, которые хорошо интегрируются с вашей инфраструктурой и поддерживают масштабируемость.
- В чем разница между Data Vault 1.x и Data Vault 2.0 в контексте паттернов HUB-LINK-SAT?
- DV 2.0 добавляет усиление в вопросах управления методологиями загрузок, расширенную работу с metadata и PIT-телами, гибкие паттерны для агрегаций, а также интеграцию с методологией Agile и DevOps-подходами. Основные принципы архитектуры HUB-LINK-SAT сохраняются, но расширяются инструменты и практики для поддержки больших проектов.
- Какой подход к документированию DV-архитектуры рекомендуете?
- Рекомендуется вести единый каталог метаданных, где хранится информация о BK/HashKey, зависимостях между HUB/LINK/SAT, правилах загрузки, источниках, частоте изменений и ответственных. Включайте схемы взаимосвязей, паттерны отношений и сценарии BI, чтобы обеспечить прозрачность и воспроизводимость на протяжении всего жизненного цикла проекта.
