Впечатляющие возможности Grafana: подробная инструкция по проведению мониторинга и визуализации данных
В постоянно меняющемся мире ИТ-технологий эффективные инструменты мониторинга и визуализации играют ключевую роль в обеспечении оптимальной производительности, выявлении «узких мест» и получении действенных результатов. Среди множества решений, доступных на рынке, ведущей платформой с открытым исходным кодом стала Grafana. В этой статье мы подробно рассмотрим ключевые особенности, преимущества и области применения данного инструмента, сфокусируясь на его возможностях как универсального продукта по мониторингу и визуализации данных.
Что такое Grafana
Grafana - это open-source платформа, предназначенная для интеграции с различными источниками данных, визуализации показателей и анализа в режиме реального времени. Созданная Торкелем Одегаардом в 2014 году, Grafana постепенно превратилась в одно из самых популярных и надежных решений, используемых представителями самых разных отраслей.
Как работает Grafana
Grafana, инструмент с открытым исходным кодом, представляет собой платформу для запросов, визуализации, анализа и установки данных независимо от места их хранения, предоставляющая возможность отправки уведомлений в случае возникновения каких-либо аномальных ситуаций. Обладая совместимостью с многочисленными базами данных, такими как Graphite, Prometheus, Elasticsearch и InfluxDB, Grafana предлагает множество функций, которые делают ее лучшим решением для мониторинга и визуализации данных. Давайте рассмотрим некоторые ключевые аспекты Grafana.
Ключевые характеристики
1. Запросы и визуализация данных:
- Grafana исследует данные с помощью специальных запросов и динамического дрилл-дауна.
- Вы можете разделять представления и сравнивать между собой различные временные диапазоны, запросы и источники данных.
- Grafana поддерживает множество источников данных, позволяя своим пользователям создавать содержательные графики и визуализации.
2. Отправка уведомлений:
- Если Вы используете опцию Grafana Alerting, то можете настроить отправку оповещений по различным каналам (например, PagerDuty, SMS, электронная почта, Slack).
- Определяйте правила оповещения для наиболее важных показателей.
3. Примечания:
- Аннотируйте графики с помощью событий из различных источников данных.
- Примечания помогают соотнести данные при устранении неполадок.
4. Переменные дашбордов:
- Переменные позволяют создавать многократно используемые панели для различных случаев применения.
- Вы можете углубляться в данные, применяя фильтры на основе переменных.
- Делитесь готовыми дашбордами между командами или предлагайте сообществу свои собственные шаблоны.
5. Конфигурация:
- Администраторы Grafana могут настраивать Grafana с помощью файлов конфигурации и переменных окружения.
- Ознакомьтесь с Grafana CLI и изучите различные варианты конфигурации.
Как установить Grafana?
Grafana, инструмент с открытым исходным кодом для запросов, визуализации и анализа метрик и журналов, можно установить, выполнив следующие действия:
1. Выбор ОС:
Grafana поддерживает несколько операционных систем, включая следующие:
- Debian или Ubuntu
- Red Hat, RHEL или Fedora
- SUSE или openSUSE
- macOS
- Windows
- Обратите внимание на то, что установка на другие операционные системы возможна, но не рекомендована. В отдельных случаях такая возможность не поддерживается.
2. Рекомендации касательно оборудования:
- Минимально рекомендуемый размер памятя: 512 МБ
- Минимально рекомендуемый процессор: 1 ядро
- Некоторые функции могут потребовать больше памяти или процессора, например, рендеринг изображений на стороне сервера, оповещения и прокси источника данных.
3. Поддерживаемые БД:
- Grafana требует наличия базы данных для хранения конфигурационных данных (пользователей, источников данных, панелей).
- Поддерживаются следующие базы данных:
- SQLite 3 (встроенная, подходит для небольших сред)
- MySQL 5.7+
- PostgreSQL 12+
- Для обеспечения высокой доступности используйте MySQL или PostgreSQL.
4. Загрузка и установка Grafana:
- Загрузите версию, подходящую для Вашей ОС, с официального сайта Grafana .
- Следуйте инструкциям, касающимся Вашей ОС.
5. Проверка установки:
- Убедитесь, что служба Grafana запущена.
- Зайдите в веб-интерфейс Grafana, открыв браузер и перейдя по URL-адресу Grafana (обычно http://localhost:3000).
6. Конфигурация:
- Настройте Grafana, установив свой конфигурационный файл.
- Вы можете включить или отключить регистрацию, установить источники данных, а также настроить другие параметры.
Источники данных в Grafana
Grafana - популярная open-source платформа для мониторинга и наблюдения за данными, позволяющая пользователям визуализировать и анализировать показатели из различных источников данных. Grafana поддерживает широкий спектр источников данных, включая:
1. Prometheus: Prometheus - это набор инструментов мониторинга данных с открытым исходным кодом. В Grafana уже встроена поддержка Prometheus, что позволяет пользователям легко запрашивать и визуализировать метрики Prometheus.
2. Graphite: Graphite - это еще один инструмент мониторинга с открытым исходным кодом, используемый в основном для хранения и графического представления данных временных рядов. Grafana может подключаться к экземплярам Graphite для визуализации метрик, хранящихся в Graphite.
3. InfluxDB: InfluxDB - это база данных временных рядов, рассчитанная на высокую нагрузку при записи и запросах. Grafana поддерживает запросы и визуализацию данных из InfluxDB, что делает ее идеальным вариантом для хранения и анализа данных временных рядов.
4. Elasticsearch: Elasticsearch - это распределенный, RESTful поисковый и аналитический движок, разработанный специально для горизонтальной масштабируемости, надежности и поиска данных в режиме реального времени. Grafana может подключаться к Elasticsearch для визуализации журналов, метрик и других данных, хранящихся в Elasticsearch.
5. MySQL/PostgreSQL/MSSQL: Grafana также поддерживает традиционные реляционные базы данных, такие как MySQL, PostgreSQL и Microsoft SQL Server. Пользователи могут запрашивать данные из этих баз и визуализировать их в дашбордах Grafana.
6. Сервисы облачного мониторинга: Grafana может свободно интегрироваться с различными облачными сервисами, такими как Amazon CloudWatch, Google Cloud Monitoring и Azure Monitor. Пользователи могут подключить Grafana к этим сервисам для того, чтобы визуализировать метрики и журналы из своей облачной инфраструктуры.
7. Jupyter Notebooks: Grafana имеет экспериментальную поддержку подключения к Jupyter Notebooks, что позволяет пользователям создавать динамические панели с помощью Python или других языков, поддерживаемых Jupyter Notebooks.
8. Другие источники данных: Помимо всех вышеперечисленных источников Grafana также моет работать и с другими источниками данных, включая OpenTSDB, KairosDB, Stackdriver и т.д. Кроме того, для интеграции с другими источниками данных существуют специальные плагины.
Эти источники данных обеспечивают пользователям Grafana гибкость в мониторинге и анализе различных типов данных, начиная от системных показателей и производительности приложений и заканчивая бизнес-показателями и данными журналов. Пользователи могут объединять данные из нескольких источников в дашбордах Grafana для того, чтобы принимать взвешенные решения на основе данных.
Преимущества Grafana
- Гибкость и индивидуальная настройка
- Простота в использовании
- Активное сообщество и развитая экосистема
- Масштабируемость
Области применения Grafana
Grafana - это универсальный инструмент, который моно применить в различных областях. Вот некоторые распространенные области применения Grafana:
1. Мониторинг инфраструктуры:
- Очень часто Grafana используется для мониторинга компонентов инфраструктуры, таких как серверы, сети, базы данных и облачные сервисы.
- Она легко интегрируется с такими популярными системами мониторинга, как Prometheus, Graphite, InfluxDB и Elasticsearch, для сбора и визуализации показателей, связанных с состоянием и производительностью инфраструктуры.
- Пользователи могут создавать дашборды, предназначенные для мониторинга использования ресурсов, времени работы системы, сетевого трафика и других ключевых показателей эффективности (KPI) для того, чтобы обеспечить бесперебойную работу инфраструктуры.
2. Мониторинг производительности приложений (APM):
- Grafana также широко используется для мониторинга производительности приложений и сервисов.
- Она может интегрироваться с такими APM-инструментами, как Prometheus, Jaeger и Zipkin, для сбора показателей, связанных с временем отклика приложения, количеством ошибок и пропускной способностью.
- Дашборды Grafana позволяют получить всеобъемлющее представление о производительности приложений, выявить узкие места и оптимизировать работу приложений для обеспечения лучшего пользовательского опыта.
3. Business Intelligence (BI):
- Grafana все чаще используется для целей бизнес-аналитики (BI).
- Она может подключаться к базам и хранилищам данных, таким как MySQL, PostgreSQL, Microsoft SQL Server и Google BigQuery для визуализации бизнес-показателей и KPI.
- Гибкие возможности визуализации и создания дашбордов позволяют пользователям создавать интерактивные и информативные дашборды для отслеживания эффективности продаж, маркетинговой аналитики, финансовых показателей и т. д.
4. Мониторинг журналов:
- Зачастую Grafana используется для мониторинга и анализа журналов.
- Она легко интегрируется с такими решениями для ведения журналов, как Elasticsearch, Loki и Graylog для поиска, фильтрации и визуализации данных журналов.
- Пользователи могут создавать дашборды для мониторинга журналов на предмет выявления аномалий, ошибок и другой важной информации, что помогает в устранении неполадок, оперативном реагировании на нежелательные инциденты и контроле соответствия нормативным требованиям.
В целом, гибкость, масштабируемость и простота в использовании Grafana делают ее ценным инструментом для решения различных задач мониторинга и аналитики в инфраструктуре, приложениях и бизнес-доменах.

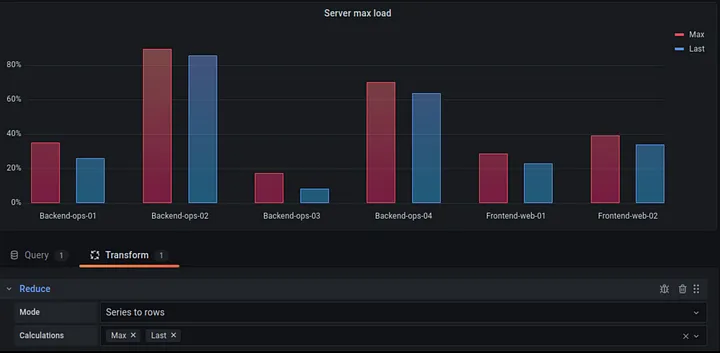

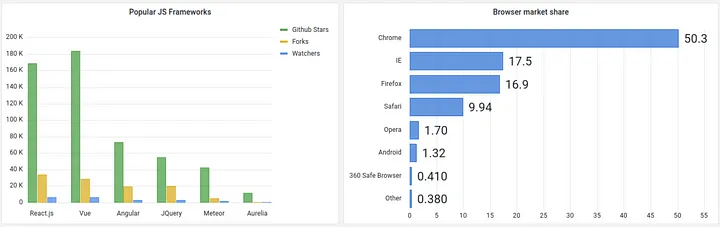

Визуализации: гистограммы
Гистограммы позволяют отображать категориальные данные.
Поддерживаемые форматы данных
Поддерживается только один датафрейм, который должен содержать как минимум одно строковое поле, которое будет использоваться в качестве категории для оси X или Y, и одно или несколько числовых полей.
Если у вас несколько числовых полей, визуализация покажет сгруппированные столбики.
Визуализация временных рядов или нескольких наборов результатов
Если Вы работаете с несколькими наборами данных или таблицами временных рядов, перед дальнейшим анализом их необходимо объединить с помощью преобразований join или reduce. Например, если у Вас есть несколько наборов данных временных рядов и Вы хотите сравнить их самые высокие и самые последние значения, необходимо использовать преобразование Reduce. В рамках этого преобразования можно указать необходимые вычисления, такие как Max и Last, что позволит эффективно объединить данные и получить выводы на основе заданных критериев.

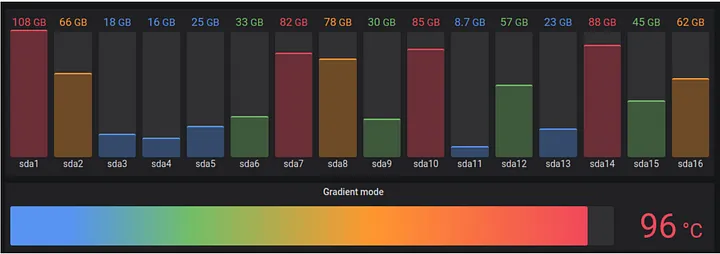

«Манометр»
Манометры объединяют данные, преобразуя каждое поле в единое значение. У Вас есть возможность указать, как именно Grafana стоит выполнить это объединение.
Панель может отображать одну или несколько гистограмм данного вида в зависимости от количества серий, строк или столбцов, полученных в результате обработки запроса.

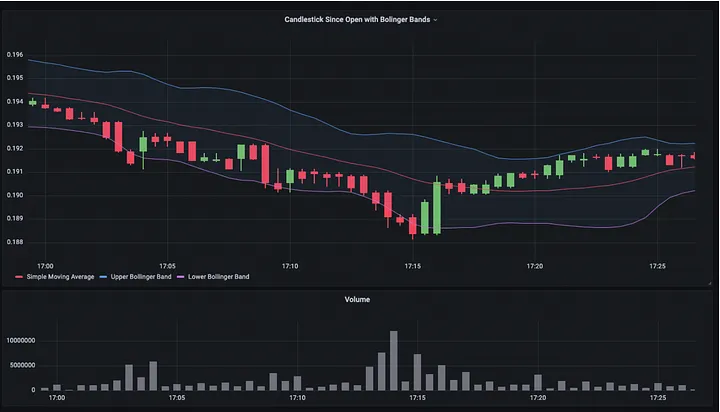

«Подсвечник»
Подобный график представляет собой графическое изображение данных, подчеркивающее колебания цен с течением времени. Для отображения диапазона цен за определенный период он использует формат Open-High-Low-Close (OHLC). Кроме того, он поддерживает интеграцию дополнительных параметров, полученных из данных временных рядов.

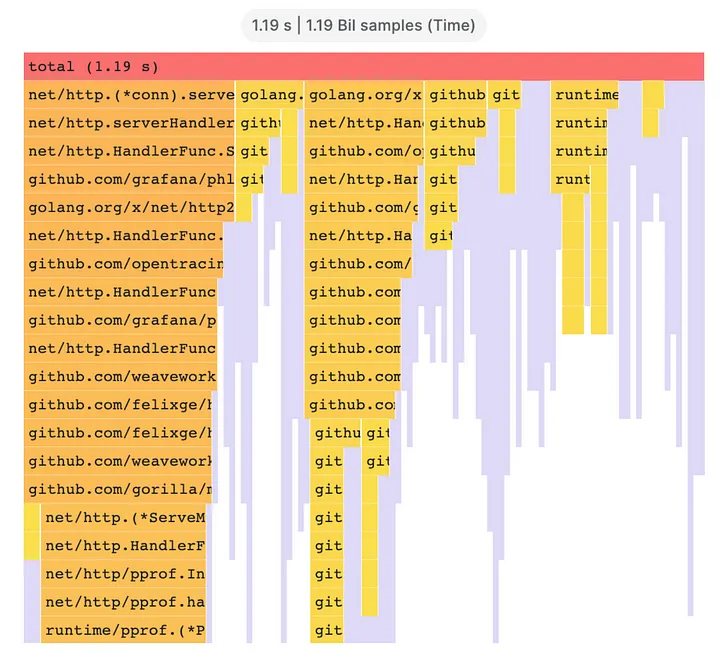

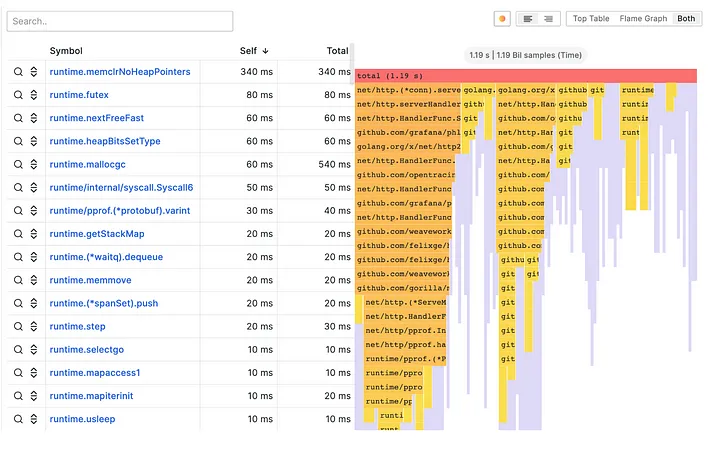

График пламени
Графики пламени служат графическим представлением данных профилирования, обеспечивая визуальное отображение информации о профиле. Благодаря этой визуализации информация о профилировании может быть представлена в виде подобного графика, табличного формата или их комбинации, что позволяет взглянуть на данные профилирования с разных точек зрения.
Режим графика пламени
Граф пламени использует структуру данных профилирования, организованных в иерархию. Он упрощает информацию до визуального формата, который позволяет быстро определить наиболее ресурсоемкие пути кода, например те, которые используют значительное процессорное время, создают множество объектов или занимают значительное пространство в памяти. Каждый сегмент символизирует вызов функции в стеке, а его ширина указывает на уровень потребления ресурсов.
Разделы, которые выглядят «блеклыми», состоят из набора функций, которые в совокупности представляют собой относительно небольшую ценность. Они сгруппированы и сведены в один раздел в целях повышения эффективности.

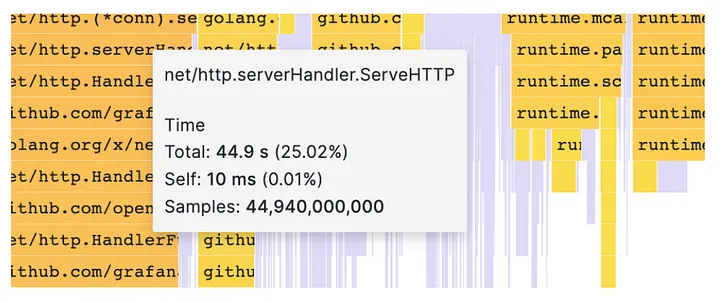

Вы можете навести курсор на определенную функцию для того, чтобы открыть небольшое окно с дополнительной информацией об этой функции, например ее значением, долей от общего значения и количеством образцов, содержащих эту функцию.

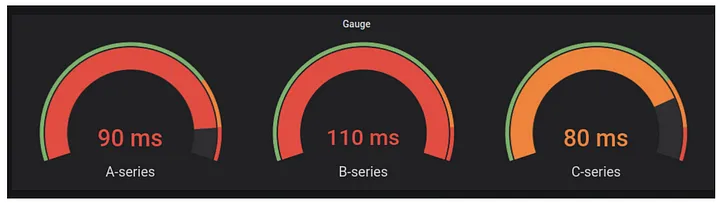

«Датчик»
«Датчики» - это визуализации с одним значением, которые могут повторять его для каждой серии, столбца или строки.

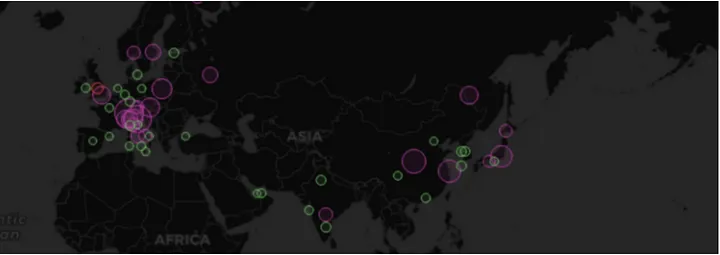

Геокарта
Геокарты предоставляют возможность визуализации и настройки глобальной карты с использованием пространственных данных. Пользователи могут настраивать различные варианты наложения и предпочтения отображения карты для того, чтобы эффективно выделить значимые географические атрибуты данных.
Тепловая карта
Тепловые карты позволяют просматривать гистограммы с течением времени.

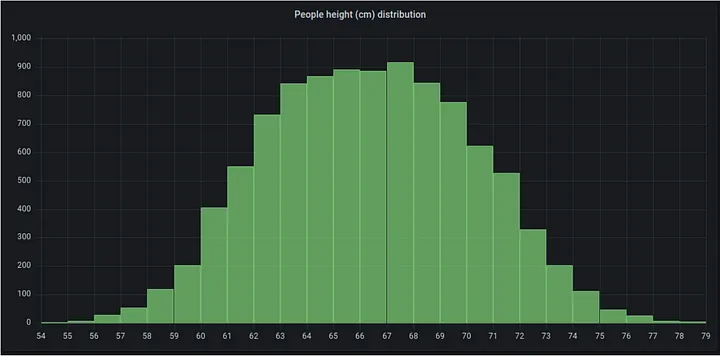

Гистограмма
Гистограммы рассчитывают распределение значений и представляют их в виде столбчатой диаграммы. Ось Y и высота каждого столбика представляют собой количество значений, попадающих в каждую скобку, а ось X - диапазон значений

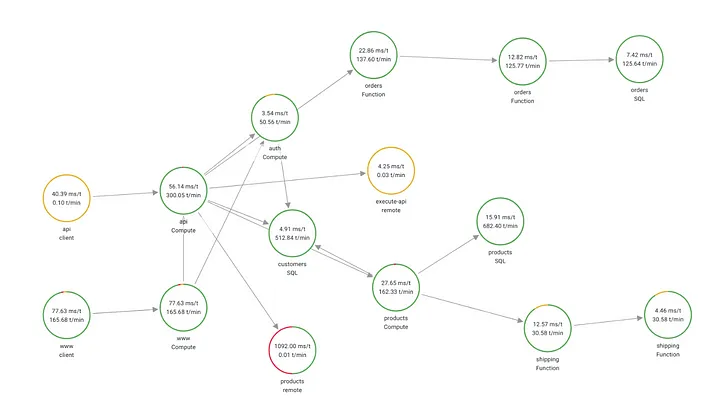

Граф узлов
В графах узлов используется направленная схема для эффективного расположения узлов, что позволяет визуализировать сложные карты инфраструктуры, иерархии или диаграммы выполнения. Этот метод визуализации эффективно отображает направленные графы или сети, облегчая понимание сложных взаимосвязей и структур.

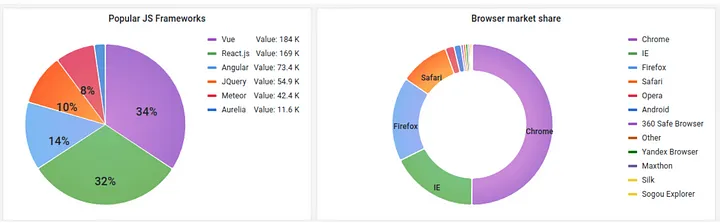

Круговая диаграмма
Круговые диаграммы наглядно представляют данные, разделяя круг на фрагменты, где размер каждого фрагмента соответствует доле определенного значения по отношению к общему. Эти диаграммы - лаконичный и визуально привлекательный способ сравнения ограниченного числа значений. Длина дуги каждого среза, его площадь и угол в центре прямо пропорциональны значению, которое он представляет по отношению к сумме всех значений. Они особенно полезны, когда Вам нужно быстро понять относительные величины нескольких точек данных.

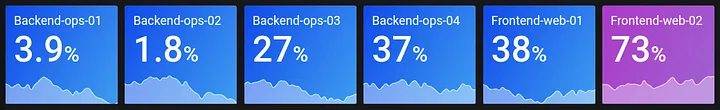

Статистическая визуализация
Статистическая визуализация представляет собой ключевые точки данных, такие как самое последнее или текущее значение в серии, и сопровождается дополнительной миниатюрной линией графика. Эта линия, эксклюзивная для статистических визуализаций, обеспечивает краткое представление временного ряда, тонко интегрированное в каждое отображаемое значение.
Например, при отслеживании уровня использования различных услуг статистическая визуализация может лаконично представить последние данные об использовании наряду с миниатюрными графическими изображениями, позволяя быстро понять тенденции использования.
Статистическая визуализация представляет данные в виде отдельных, заметных цифр - например, самых последних или текущих. Используйте статистическую визуализацию, когда Вам нужно:
- Контроль важнейших показателей, включая текущее состояние работоспособности приложения, количество критических ошибок в приложении или общие показатели продаж.
- Представление комбинированных данных, таких как средняя продолжительность отклика на Ваши услуги.
- Акцент на значениях, превышающих типичные пороговые значения, для своевременного обнаружения любых показателей, отклоняющихся от предполагаемого диапазона.

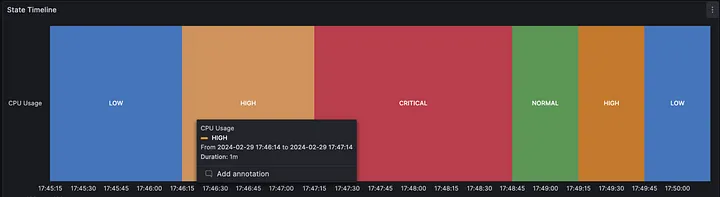

Шкала времени
Визуализация временной шкалы состояний иллюстрирует переходы в данных с течением времени с помощью полос, известных как области состояний. Эти области изображают смену состояний, потенциально с сопутствующими значениями или без них, длина каждой области означает продолжительность или частоту определенного состояния в течение определенного периода времени.
Например, при мониторинге использования процессора сервера временная шкала состояния может визуально представлять различные рабочие состояния, такие как «LOW», «NORMAL», «HIGH» или «CRITICAL». Каждое состояние обозначается отдельным цветом, а длина каждой области соответствует продолжительности времени, в течение которого сервер находился в этом конкретном состоянии.
Визуализация временной шкалы состояний оказывает неоценимую помощь в отслеживании и тщательном изучении эволюции состояний или условий по нескольким объектам с течением времени. Ее сила выходит на первый план в сценариях, где необходимо:
- Наблюдение за состоянием серверов, приложений или служб для своевременного обнаружения случаев сбоев или простоев в работе инфраструктуры.
- Выявление закономерностей в работе оборудования в разные периоды времени.
- Выявление повторяющиеся проблемы, влияющие на функциональность и работоспособность приложений или сервисов.

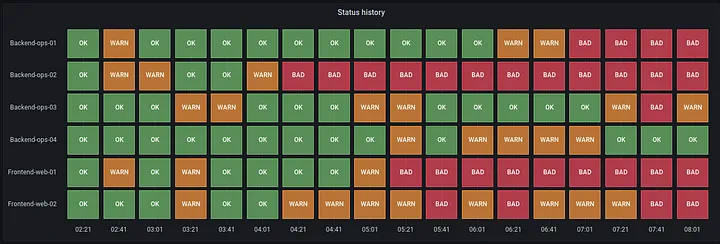

История состояния
Визуализация истории состояния представляет информацию, иллюстрируя повторяющиеся состояния на временной шкале. В этом представлении отдельные элементы или категории изображаются в виде горизонтальных рядов, каждый из которых содержит несколько сегментов, указывающих на различные состояния. Такой формат предлагает консолидированную перспективу состояния или производительности конкретного объекта или системы.
Например, при мониторинге рабочего состояния различных служб история состояний позволяет визуально отображать различные состояния, такие как «ОК», «WARN» или «BAD», во временных интервалах. Каждое состояние отмечается отдельным цветом.
Используйте журнал состояния для того, чтобы:
- Отслеживать состояние серверов, приложений или служб, выявляя случаи сбоя инфраструктуры по мере их возникновения.
- Распознавать закономерности в операционной производительности в разные периоды времени.
- Обнаружить постоянных закономерностей, указывающих на потенциальные проблемы в работе приложений.
Заключение
Итак, Вы прочитали статью, и теперь Вам не терпится создать свой собственный дашборд. Пожалуйста, сообщите мне об этом в комментариях, вдруг Вы откроете что-то замечательное для сообщества.
Если Вам нужно вдохновение, вот ссылка на коллекцию открытых дашбордов: https://grafana.com/grafana/dashboards/
Grafana - универсальный и мощный инструмент мониторинга и визуализации данных. Независимость от источника данных, богатые возможности визуализации и активная поддержка сообщества делают ее идеальным вариантом для организаций, ищущих надежное решение для мониторинга своих данных. Используя возможности Grafana, компании могут повысить эффективность своей работы, принимать взвешенные решения и обеспечивать оптимальную производительность своих систем и приложений. Я увлекаюсь темами, связанными с данными и их использованием, и хочу поделиться своими знаниями с Вами.
